一、简介：

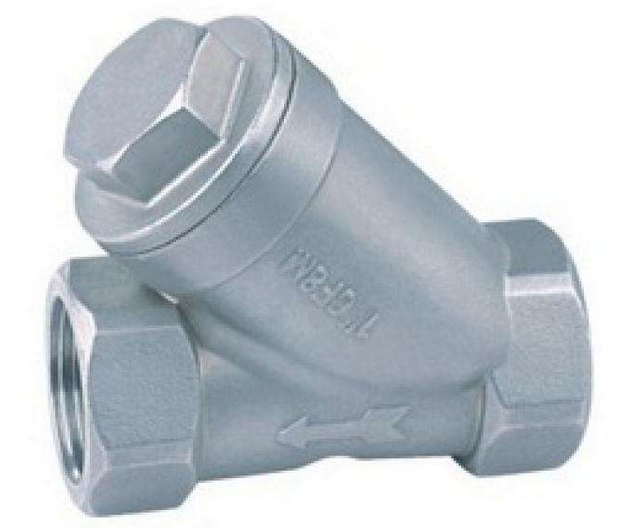

GL11H不锈钢Y型过滤器材料为灰铸铁，适用于水、蒸汽、油品，公称尺寸 DN15~DN500，用于工作压力 ≤1.6MPa 的管路上，可过滤介质中的污垢，锈等杂物，主要起到保护阀门和设备的正常使用。Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀定位水位阀或其它设备的进口端。过滤器是输送介质的管道系统不可缺少的一种过滤装置，过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
二、工作原理：
GL11H不锈钢Y型过滤器主要安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。 过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气；一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
三、主要材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
滤网 |
不锈钢SS304 |
|
3 |
垫片 |
聚四氟乙烯PTFE |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
垫片 |
聚四氟乙烯PTFE |
|
6 |
逆止盖 |
不锈钢CF8M/CF8 |
四、连接尺寸：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
D |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
24 |
24 |
26 |
33 |
41 |
49 |
56 |
69 |
|
H |
51 |
51 |
51 |
60 |
72 |
77 |
87 |
103 |
|
E |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
