一、简介

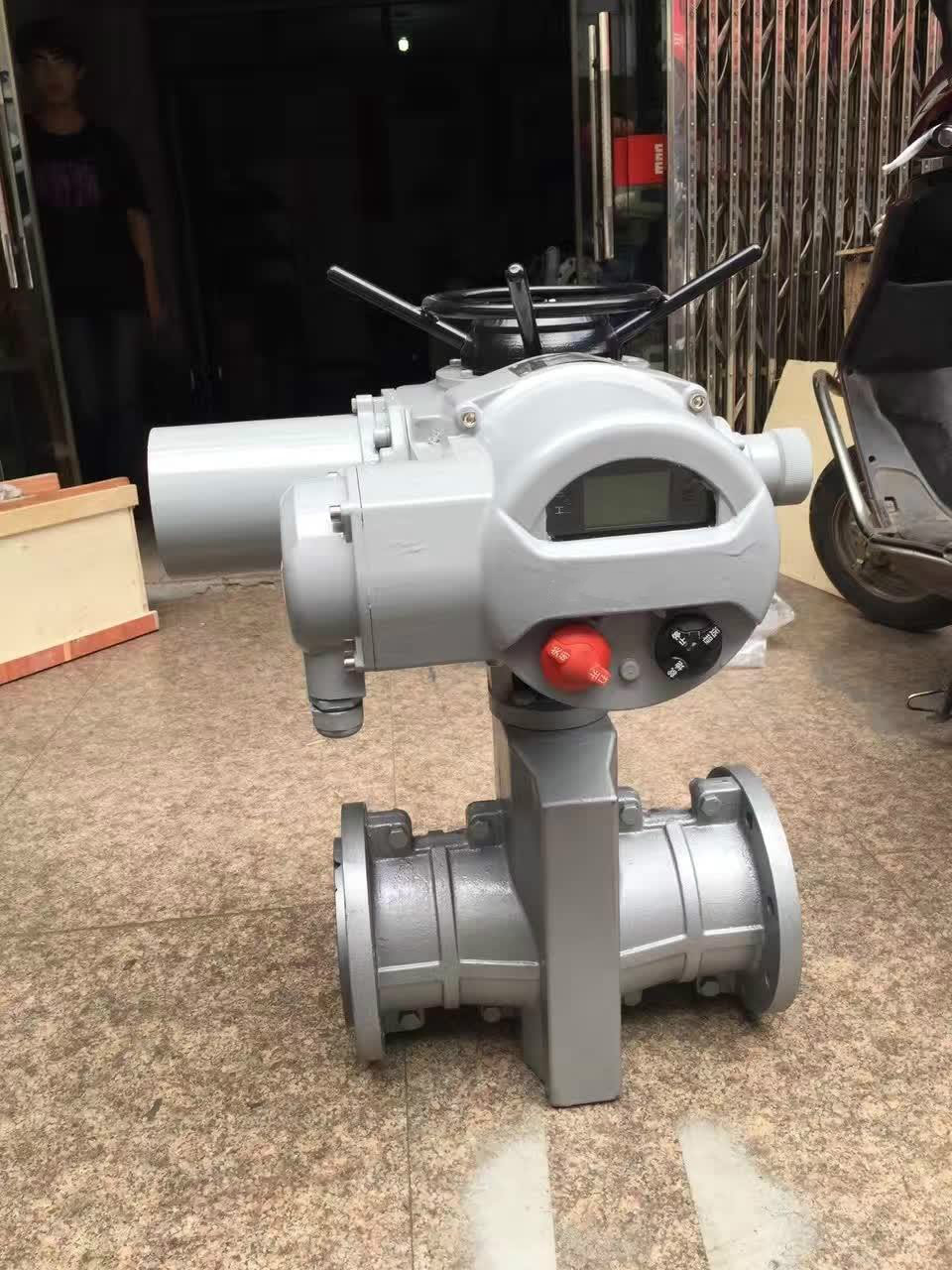

GJ941X型电动管夹阀由左右铝合金阀体,橡胶管套、大小阀杆、上下闸板、导柱等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压缩管套,进行关闭,反转即行开启,这样,闸板在导柱之间上下往复完成阀门开闭工作。另外,因橡胶管套承力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。GJ941X型电动管夹阀适用化工,石油、发电、碱厂、选矿、水泥、选煤、非金属等行业,可快速控制管路浓度砂粒状流量与截止。
二、工作原理:
当电动头顺时针转手轮时,使大小阀杆同时带动上下压板以压缩管套从而进行关闭,反之即行开启。这样,压板在拉杆之间上下往复运动来完成阀门开闭工作。
三、应用领域:
电动胶管阀在当代工业中,常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送,或者一些化学过程中带有腐蚀性的介质时,胶管阀就是理想的选择。电动胶管阀可用于:
污水处理厂(污泥处理、沙砾清理、原污水、石灰、炭泥)电厂(FGD系统、除灰系统、煤输送)采矿(尾矿、浮选控制、排泥管线、尾矿充填、各种其他浆液)化学过程(腐蚀性和磨损性介质、粉末、颗粒)以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
四、连接尺寸:
公称 |
公称 |
工作 |
L |
L1 |
L0 |
D |
D1 |
Z-Φ |
H |
电动装置 |
||||
通径 |
压力 |
压力 |
型号 |
A |
B |
D0 |
kw |
|||||||
(DN) |
(MPa) |
(MPa) |
||||||||||||
80 |
0.6 |
0.6 |
300 |
222 |
88 |
195 |
160 |
4-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
100 |
350 |
250 |
106 |
215 |
180 |
8-18 |
|
ZA30-18 |
552 |
425 |
305 |
0.75 |
||
125 |
430 |
318 |
134 |
245 |
210 |
8-18 |
|
|
|
|
305 |
|
||
150 |
500 |
350 |
158 |
280 |
240 |
8-23 |
1000 |
|
|
|
|
|
||
200 |
0.4 |
0.4 |
650 |
446 |
206 |
335 |
295 |
8-23 |
1174 |
ZA14-18 |
766 |
390 |
305 |
1.1 |
250 |
800 |
516 |
256 |
*395 |
350 |
12-23 |
|
|
|
|
|
|
||
300 |
950 |
562 |
304 |
*445 |
400 |
12-23 |
|
|
|
|
|
|
||
采用标准设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
