一、工作原理:

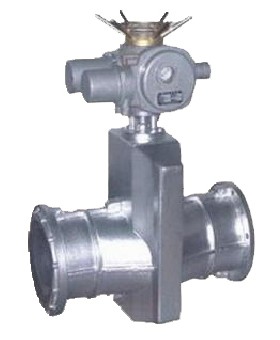

电动管夹阀由电动装置、左右铸铁、碳钢阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成,是一种具有防腐蚀性能的新型阀,广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。是在手动管夹阀基础,安装电动驱动装置组合而成,由电动装置、左右铸铁、碳钢阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成,是一种具有防腐蚀性能的新型阀,广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。夹管阀(Pinch Valve),在国内又称为管夹阀、气囊阀、箍断阀等。套管是任何夹管阀最i重要的零件,是夹管阀的核心,提供抗腐蚀、抗磨损和承压能力。夹管阀的质量取决于套管的质量。用气动、电动、手动或者液动等驱动方式挤压套管,达到开关/调节的作用。
二、安装维修:
1、管夹阀门尺寸符合机械工业部标准,出厂前经过试压,GJ41X-6按10公斤,GJ41X-10按16公斤,试压持续5分钟无泄漏,安装时不必拆洗、调整、更动。
2、本阀门在管道上任意安装,没有介质流向限制。久时使用,如有磨损或泄漏,只需将阀体拆下调换新管套,其阀体可长期使用,经济实惠。
三、技术参数:
公称通径 |
公称压力 |
适用温度 |
适用介质 |
DN25~300 |
0.6MPa |
小于85度 |
矿浆、磨料、干湿性粉尘类 |
四、零件材料:
阀体 |
套管 |
阀杆 |
压杆、手轮 |
托架 |
铝合金 |
橡胶 |
铸铜、碳钢 |
铸铁 |
球墨铸铁 |
五、主要连接尺寸及外型尺寸:
公称通径 |
主要连接尺寸及外型尺寸 |
重量 |
|||||
L |
D |
D1 |
D2 |
b |
z-φ |
||
20 |
135 |
105 |
75 |
55 |
16 |
4-14 |
2.5 |
25 |
145 |
115 |
85 |
65 |
16 |
4-14 |
3 |
32 |
160 |
135 |
100 |
78 |
18 |
4-18 |
4 |
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
6 |
50 |
210 |
165 |
125 |
100 |
20 |
4-18 |
7.5 |
65 |
250 |
185 |
145 |
120 |
20 |
4-18 |
9.5 |
80 |
300 |
190 |
160 |
135 |
22 |
4-18 |
16 |
100 |
350 |
215 |
180 |
155 |
22 |
8-18 |
20 |
125 |
430 |
245 |
210 |
185 |
25 |
8-18 |
28 |
150 |
500 |
280 |
240 |
210 |
25 |
8-23 |
43 |
200 |
650 |
335 |
295 |
265 |
32 |
8-23 |
80 |
250 |
800 |
390 |
350 |
310 |
32 |
12-23 |
|
300 |
950 |
562 |
445 |
400 |
32 |
12-23 |
|
