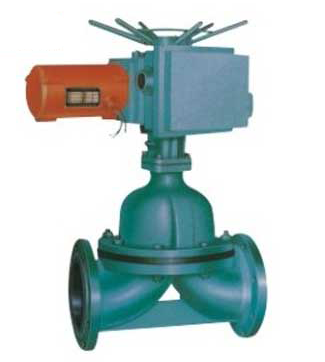

电动衬胶隔膜阀

型号：G941J

产品时间：2019/6/12 18:00:06

简要描述：

电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6

一、简介：

电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6内螺纹隔膜阀的启闭件是一块用软质材料制成的隔膜，把内腔与阀盖内腔及驱动部件隔开。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。内螺纹隔膜阀用于含硬质悬浮物的介质；由于内螺纹隔膜阀介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。

二、主要性能规范：

型号	公称压力 PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度(℃)
		壳体试验	密封试验
G941J-6 G941FS-6	0.6	0.9	0.66	W、非腐蚀性流体 J、一般腐蚀性流体 Fs、强酸、碱及各种有机溶剂 (溶融碱金属及元素氟除外)	≤100 ≤858 ≤150

三、主要零部件

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢
电动装置：组合件

四、主要外形连接尺寸：

型号	公称通径 DN(mm)	尺寸 (mm)								重量 (kg)
		L	D1	D	n-d	H	型号	输出力矩 N-m	启闭时间 (S)
		J型	D1	D	n-d	H	型号	输出力矩 N-m	启闭时间 (S)
G941J-6 G941FS-6	15	125	65	95	4-14
	20	135	75	105	4-14
	25	145	85	115	4-14	445	Z5-18/16	50	17	40
	32	160	100	140	4-14	457	Z5-18/16	50	20	42
	40	180	110	150	4-18	466	Z5-18/16	50	14	45
	50	210	125	165	4-18	480	Z10-18/16	50	20	50
	65	250	145	185	4-18	517	Z10-18/16	150	28	60
	80	300	160	200	4-18	539	Z10-36/25	100	16	70
	100	350	180	220	8-18	576	Z10-36/25	100	17	80
	125	400	210	250	8-18	634	Z15-18/25	150	32	104
	150	460	240	285	8-23	660	Z15-18/25	150	53	125
G941J-10 G941FS-10	200	570	295	340	8-23	860	Z20-18/25	200	53	180
	250	680	350	395	12-23		Z20-18/25	200	53	280
	300	790	400	445	12-23	1003	ZD30-36a	300	45	434
	350	900	460	505	16-23		ZD30-36a	300	45

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
