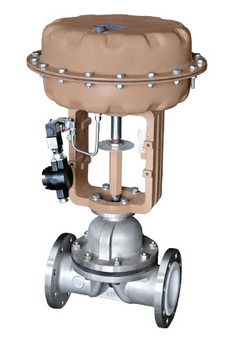

衬氟气动隔膜阀

型号：G641F4

产品时间：2019/6/12 17:56:46

简要描述：

G641F4衬氟气动隔膜阀附装反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要；气动隔膜阀的反馈信号采用无触点传感技术气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启

一、简介：
G641F4衬氟气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;隔膜可更换，维护费用低做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。弹性密封的开闭件，确保没有内漏，流线型的流道，使得压力损失小，没有填料函，因此没有外漏。

二、特点：
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

三、零部件材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁

四、性能规范：

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
型号	公称压力 PN（Mpa）	壳体试验	密封试验	适用介质	工作温度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

五、主要尺寸及重量：

型号	公称通径 DN（mm）	尺寸								质量（㎏）
型号	公称通径 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	质量（㎏）
EG41J-16 EG41W-16 EG41FS-16	20	121	117	2	75	105	70	4-14	92	3
	25	131	127	2	85	115	83	4-14	96	4
	32	150	146	2	100	140	114	4-18	131	6．5
	40	163	159	2	110	150	114	4-18	142	7．5
	50	194	190	2	125	165	150	4-18	167	10．5
	65	220	216	2	145	185	165	4-18	203	17．5
	80	258	254	2	160	200	230	8-18	216	25
	100	309	305	2	180	220	280	8-18	270	36
	125	362	356	3	210	250	280	8-18	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
EG41J-10 EG41W-10 EG41FS-10	20	121	117	2	75	105	70	4-14	92	3
	25	131	127	2	85	115	83	4-14	96	4
	32	150	146	2	100	140	114	4-18	131	6．5
	40	163	159	2	110	150	114	4-18	142	7．5
	50	194	190	2	125	165	150	4-18	167	10．5
	65	220	216	2	145	185	165	4-18	203	17．5
	80	258	254	2	160	200	230	8-18	216	25
	100	309	305	2	180	220	280	8-18	270	36
	125	362	356	3	210	250	280	8-18	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41J-6 EG41W-6 EG41FS-6	125	362	356	3	210	250	280	8-18	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
