一、简介：

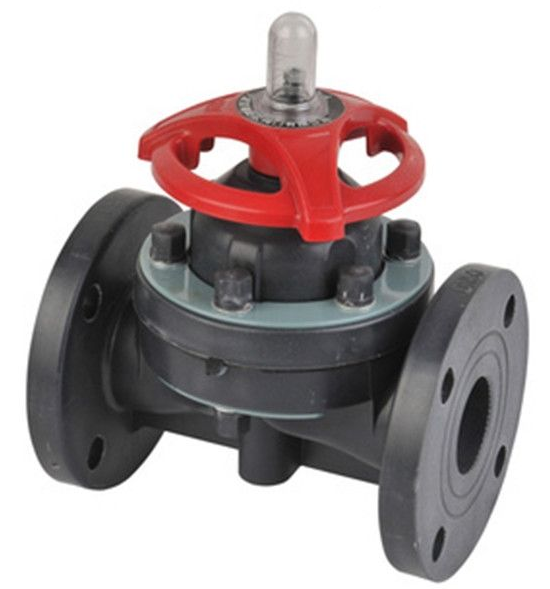

G41F-10S塑料隔膜阀是一种特殊形式的截断阀。塑料隔膜阀与其它阀门最大的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。当前G41F-10S塑料隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃， 过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
二、结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件有UPVC注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。
三、、安装与使用：
1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。
四、结构图：
五、零部件：
| DN | 名称 | 材质 |
| 1 | 螺柱 | 钢、不锈钢 |
| 2 | 指示器 | 钢 |
| 3 | 限位罩 | AS |
| 4 | 卡簧 | 钢、不锈钢 |
| 5 | 手轮 | ABS、FRPP |
| 6 | 压紧螺母 | FRPP、C-PVC、不锈钢 |
| 7 | 衬环 | PTFE |
| 8 | 阀杆螺母 | 钢、铜HT300 |
| 9 | 阀杆 | 钢、不锈钢 |
| 10 | 阀盖 | FRPP、PVDF、C-PVC |
| 11 | 轴承 | 单向推力球轴承 |
| 12 | 螺母 | 钢、不锈钢 |
| 13 | 螺柱 | 钢、不锈钢 |
| 14 | 阀体 | FRPP、PVDF、C-PVC |
| 15 | 垫膜 | EPDM、NBR |
| 16 | 隔膜片 | FEP、(F46)、PTFE、PVDF |
| 17 | 销 | 钢、不锈钢 |
| 18 | 阀瓣 | 铸铁、玻璃钢、PVDF、PPO |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
