一、简介:

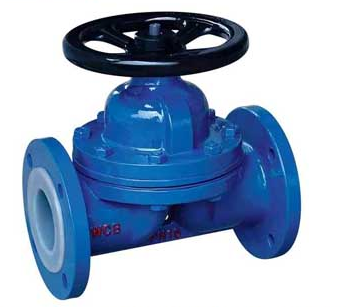

G41F46衬氟隔膜阀广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业不同工况下的强腐蚀性介质,而且可以代替价格昂贵的稀有金属阀门。G41F4衬氟不锈钢隔膜阀是一种特殊形式的具有截断功能的阀,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。
二、特点:
1、采用无填料函的构造;G41F46衬氟隔膜阀隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
3.G41F46衬氟隔膜阀的阀体内腔为全氟F56内衬。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和***小的关闭力。
三、设计规范:
遵循GB/T 12239,BS 5156标准
G41F46衬氟隔膜阀驱动方式
手动衬氟隔膜阀、气动(常开或常闭)衬氟隔膜阀、电动衬氟隔膜阀
四、零部件材料:
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀瓣/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
4 |
隔膜 |
FEP(F46)/CR(氯丁橡胶)PFA(可溶F4)/FPDM(乙丙橡胶) |
|||||
5 |
支架 |
PTFE(F4) |
CF8 |
CF8 |
|||
6 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
7 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
9 |
手轮 |
WCB |
WCB |
WCB |
五、外形尺寸:
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
|||||||||||
15 |
1/2 |
125 |
80 |
55 |
40 |
2 |
12 |
4-φ12 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
20 |
3/4 |
135 |
90 |
65 |
50 |
2 |
14 |
4-φ12 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
25 |
1 |
145 |
100 |
75 |
60 |
2 |
14 |
4-φ12 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
32 |
5/4 |
160 |
120 |
90 |
70 |
2 |
16 |
4-φ14 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
40 |
3/2 |
180 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
210 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
5/2 |
250 |
160 |
130 |
110 |
3 |
16 |
4-φ14 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
300 |
185 |
150 |
125 |
3 |
18 |
4-φ18 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
