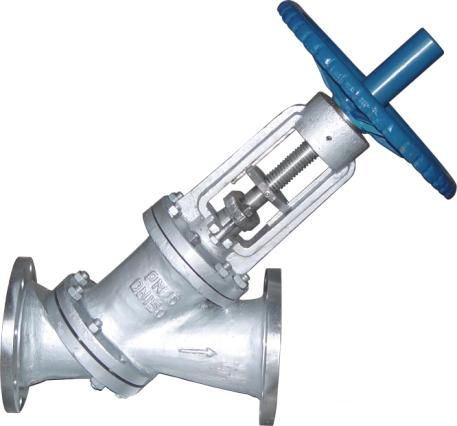

手动Y型料浆阀

型号：JS45Y

产品时间：2019/6/12 16:52:56

简要描述：

采用Y型直通式结构，流阻小、不容易结疤，左右阀体分开式，两阀体之间夹有阀座，维修时只需拆开两阀体的螺栓就可清洗或修理，若有损坏的零件也可以及时更换，阀体内腔受冲刷较严重的部位装有硬质合金的保护衬板，在开启阀门时，可以保护阀体不被介质冲刷、腐蚀，从而大大地提高了阀门的使用寿命，密封面之间堆焊硬质合金，硬度高。

一、产品简介：
手动Y型料浆阀采用Y型直通式结构，流阻小、不容易结疤，左右阀体分开式，两阀体之间夹有阀座，维修时只需拆开两阀体的螺栓就可清洗或修理，若有损坏的零件也可以及时更换，阀体内腔受冲刷较严重的部位装有硬质合金的保护衬板，在开启阀门时，可以保护阀体不被介质冲刷、腐蚀，从而大大地提高了阀门的使用寿命，密封面之间堆焊硬质合金，硬度高。阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效果极佳。此外还可有较强的防止了结疤的现象，阀门带有上密封结构，全开时可以保护填料，阀门导向装置设置在体腔外部，不与介质接触，防止了类似闸阀的导向部位卡死现象。

二、产品用途：
料浆阀主要用于铝厂，料浆阀根据实际情况的需要，要求达到“三耐一防” 的高性能，即耐磨、耐压、耐冲刷、防止结疤，放底结构设计为凸型，阀体为V型，并提供提升和下降两种工作方式阀瓣。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动，液动，伞齿轮等。

三、产品尺寸:

型号	公称压力PN	尺寸（mm）
型号	公称压力PN	DN	50	100	125	150	150△	200	250	300
SJS45Y-16C SJS545Y-16C	1.6	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	36	66	90	105	105	185	305	420
SJS45Y-25C SJS545Y-25C	2.5	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	38	69	95	114	114	195	315	435
SJS45Y-40C SJS545Y-40C	4.0	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	42	70	95	114	114	195	315	435
SJS45Y-64C SJS545Y-64C	6.4	L	380	430	500	550	550	650	775	900
		H	350	490	550	750	635	860	980	1120
		DO	360	400	400	500	500	600	680	800
		重量WT（kg）	47	75	105	124	124	210	335	460

四、产品制造标准:
设计制造按：ASMEB16.34(Class150为缩径设计)、BS1873
法兰端尺寸按：ASMEB16.5GB/T9II3.6
检验标准：API598

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
