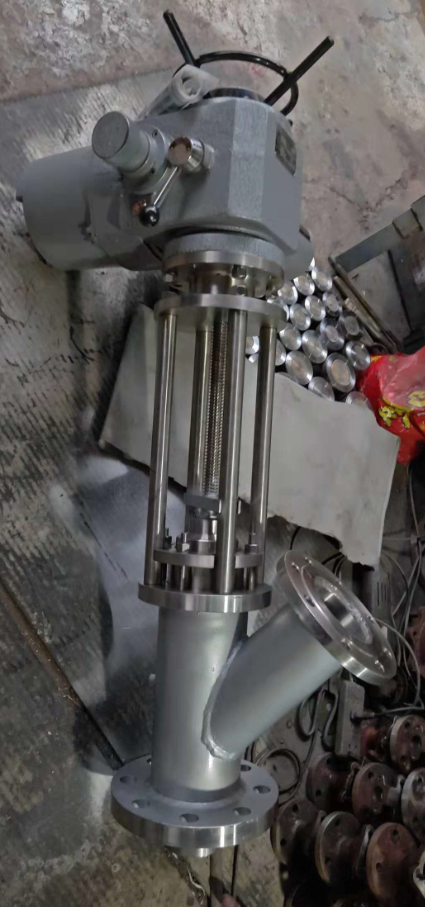

一、简介:
对于需要阀门全排量工作的系统,柱塞阀比之放料阀更适用。由于柱塞在阀腔内移动的过程也是清洁阀腔的过程,因此,柱塞阀可应用于浆体工艺介质。设计多样化,可与各种容器的出口对接。管线取样和放料。低温应用配备聚氟乙烯、石墨径向密封,高温应用采取金属密封。各种操作方式可供选择,例如手动、气动(弹簧复位式,双作用式、带手轮和不带手轮)、电动、液动等。只要柱塞阀就可提供全排量状态工作。本标准规定了手动柱塞式不锈钢放料阀的类型,技术要求及标记。本标准适用于化工、石油化工装备所有带有搅拌器的反应釜之放料及取样。
二、设备性能:
(一)、耐腐蚀性
1.聚四氟乙烯与金属黏结性优良,抗拉性一般,耐稀酸、浓酸等
2.使用介质容易颗粒、油品、纸浆、二氧化碳(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃)
3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)
(二)、不锈钢的一般工作温度(介质温度)为-5~225℃
(三)、公称压力为0.6Mpa
(四)、通径范围:25~250mm
三、维护保养和安装使用注意事项
1、阀门应整齐地存放在通风干燥库房内,严禁堆置或露天存放,保持活塞面上无污垢、泥沙等,但应注意活塞面不要与金属物碰撞或用金属敲击。阀门通径两端须用盲板堵塞。
2、安装前须仔细检查阀门,并清除阀门内在运输、存放过程中造成的损害。
3、在安装时应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。检查填料与活塞是否密封度良好,不得私自拆装,要技术人员的指导下。
4、阀门应安装在无剧烈震动和冲击的地方,以及使用阀门无损害的场地。
5、阀门安装后检查各部螺钉是否拧紧。
6、出料当受阻塞时,可以使用金属杆或硬性工具疏通,不得使用金属杆或硬性工具。
7、应尽量避免酸碱介质交替使(除中和反应介质)。
8、根据介质性能及使用期,应经常检查活塞面和填料磨损情况,以免泄露。如发现有损坏应及时更换再使用。活塞面和油杯处应加润滑油。
9、若发现阀门面有损坏时应立即停用,可用专用材料修补患处,或委托有关生产单位生产
能发生的故障,原因及消除方法
四、主要外形尺寸 :
口径 |
H |
DO |
D |
D1 |
D2 |
D3 |
b |
f |
d |
连接螺栓 |
公称压力PN MPa(1.6) |
||||||||||
25 |
~286 |
160 |
115 |
85 |
65 |
25 |
16 |
3 |
14 |
M12×4 |
32 |
~300 |
160 |
1401 |
100 |
76 |
32 |
18 |
3 |
18 |
M16×4 |
40 |
~355 |
180 |
150 |
110 |
84 |
40 |
18 |
3 |
18 |
M16×4 |
50 |
~374 |
180 |
165 |
125 |
100 |
50 |
18 |
3 |
18 |
M16×4 |
65 |
~465 |
220 |
185 |
145 |
118 |
65 |
20 |
3 |
18 |
M16×4 |
80 |
~480 |
250 |
200 |
160 |
132 |
76 |
20 |
3 |
18 |
M16×4 |
100 |
~620 |
280 |
220 |
180 |
156 |
95 |
22 |
3 |
18 |
M16×4 |
125 |
~640 |
300 |
250 |
210 |
184 |
125 |
22 |
3 |
18 |
M16×4 |
150 |
~782 |
320 |
285 |
240 |
211 |
150 |
24 |
3 |
22 |
M20×8 |
200 |
~960 |
360 |
340 |
295 |
266 |
200 |
24 |
3 |
22 |
M20×12 |
250 |
~1027 |
500 |
405 |
355 |
319 |
250 |
26 |
3 |
26 |
M24×12 |
五、零件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 |
304 |
阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
垫片 |
柔性石墨/1Cr18Ni9 |
导向套 |
2Cr13 |
填料 |
柔性石墨 |
螺栓 |
35CrMoA |
螺母 |
45 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
