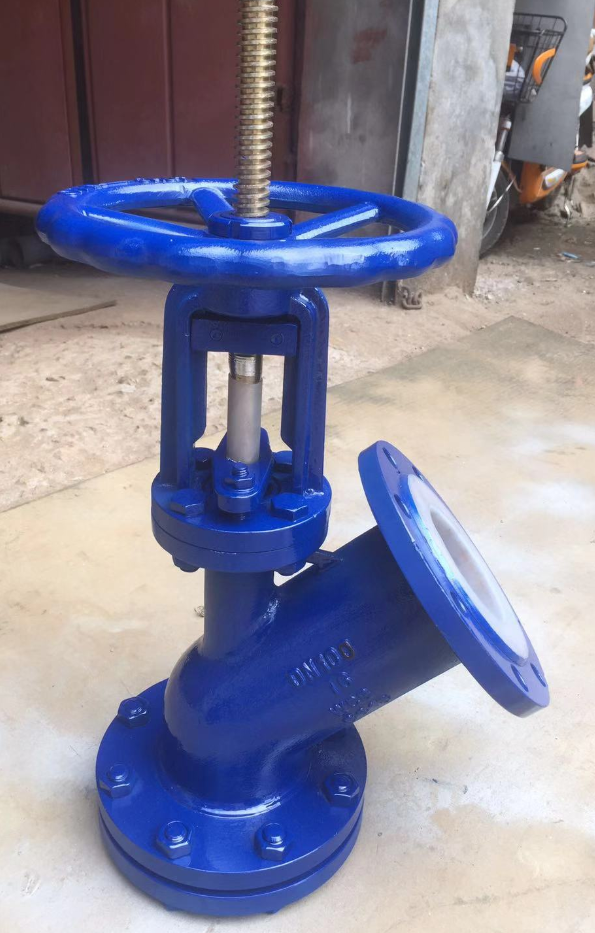

衬氟放料阀

型号：FL41F46

产品时间：2019/6/12 15:23:54

简要描述：

衬氟放料阀操作方便、开启自由、运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。结构：主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。本类阀门在管道中一般应当水平安装。

一、简介：

本产品采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业生产中液体放料，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。衬氟放料阀操作方便、开启自由、运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。结构：主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。本类阀门在管道中一般应当水平安装。

二、性能参数：

设计规范　GB 12237  /  API 608  /  API 6D
       驱动方式　手动、蜗轮传动、气动、电动
       公称通径　（DN） 50、80 mm
       公称压力　（PN） 1.0 MPa，1.6 MPa，2.5 MPa
       适用温度　  -50～180 ℃

三、零部件材料：

零件名称	ZG1Cr18 Ni9Ti系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

四、安装要点：

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。本阀门操作方便,开启自由,运动灵活可*; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
