一、产品概述:

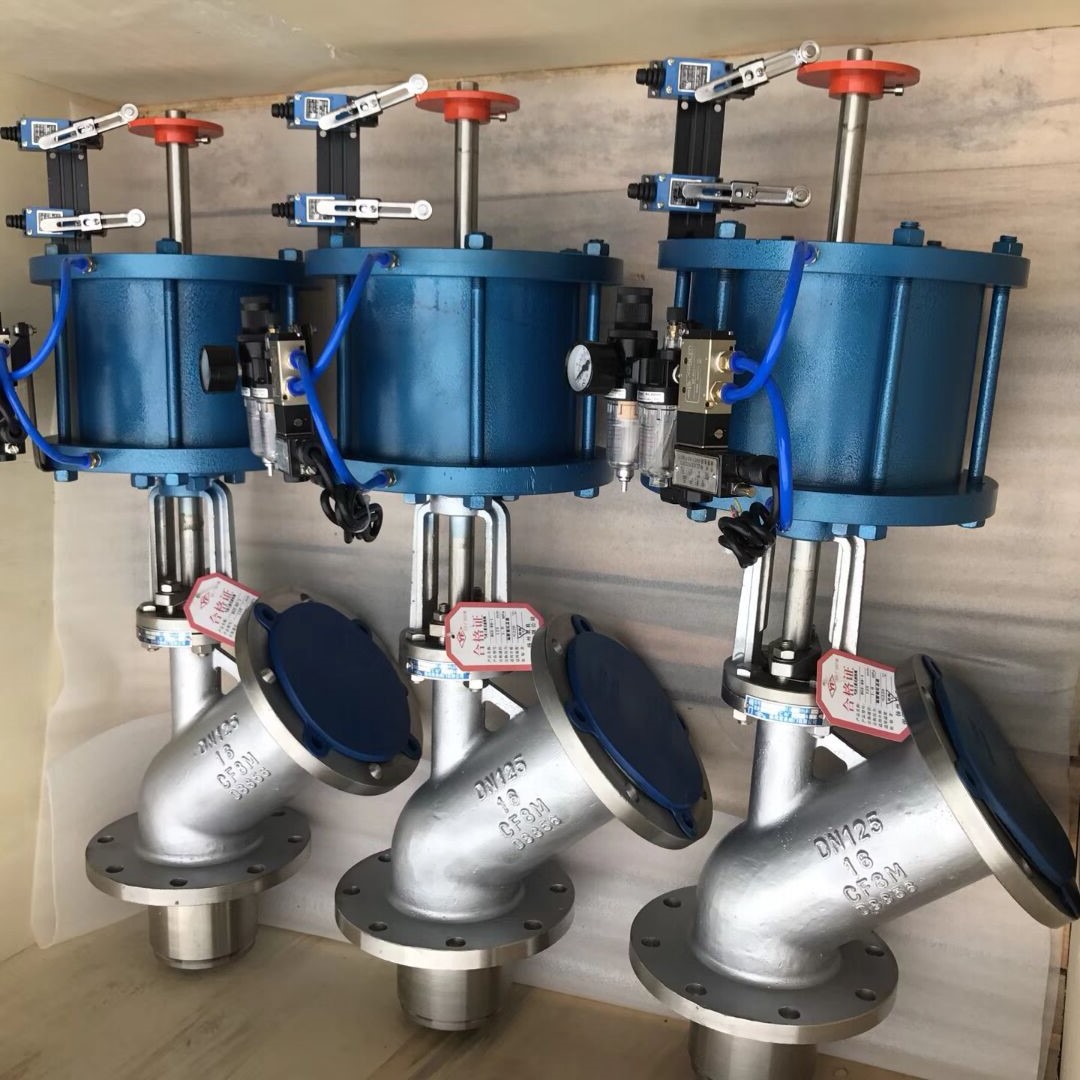

FG45Y管接放料阀根据实际工况的需要,放料口的形式设计有带管接及平底两种,阀体内腔装有耐冲刷、耐腐蚀的护板,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对其整体进行化学镀Ni.P处理,使表面硬度达到HRC60—62,具有高耐磨、耐腐蚀的优良功能。阀座密封面与阀瓣密封面均堆焊有司太立硬质合金,密封副采用线密封,保证密封,保证密封的可靠性,并可防止结疤。阀门设有防转机构,保证阀杆在开启和关闭时只做直线运动,不做回转运动。阀门驱动方式有:手动、电动、气动、齿轮传动。使用范围制纸、医药、染料化工、氧化铝浆料等
二、产品特点:
管接放料阀性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。它的主要参数有:公称通径DN,放料阀额定流量系数KV,放料阀公称压力和压差,放料阀阀体和阀内组件材料,放料阀流量特性,放料阀适用温度,放料阀电源电压和控制信号,放料阀是否带附件等。
三、制造标准:
公称通径 Nominal diameter: DN50~600mm
公称压力 Nominal pressure: PN1.6~16.0MPa
适用介质 Applicable medium:粉末、衆液 Powder,grout
适用温度 Applicable temperature: -29℃- 300℃
驱动方式 Drive mode:手动、气动、电动 Hand operated,air operated,electrically operated
四、安装:
1、安装前须仔细核对阀门上的标志及合格证是否符合使用要求,并将阀门清洗干净,清除在运输、存放过程中造成的损害。
2、本阀门可安装于任何工作位置,但须注意检修和操作方便。
3、安装时应采用标准力矩板手将连接法兰的螺柱对称交错拧紧,并应避免扭曲或过紧。
4、使用过程中应经常保持清洁,阀杆螺纹、带有推力轴承部分必须定期润滑。电动装置的维护和保养请按“阀门电动装置说明书”要求进行。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
