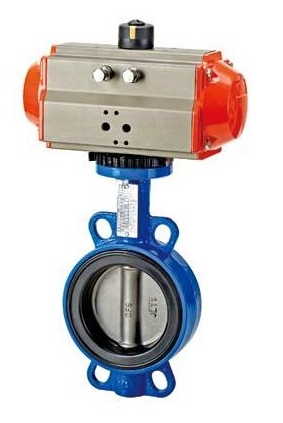

气动软密封蝶阀

型号：D671X

产品时间：2019/6/12 10:25:09

简要描述：

D671X气动软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。广泛用于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统及轻纺等行业，特别适用于双向密封盒阀体易锈蚀场合。

一、产品简介：
D671X气动软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。广泛用于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统及轻纺等行业，特别适用于双向密封盒阀体易锈蚀场合。

二、产品特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、零部件材料：

主要零部件	材质	适用规格	主要零部件	材质	适用规格
阀体	球墨铸铁灰铸铁铸钢不锈钢	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	阀杆	不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
阀板	不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷球墨铸铁覆尼龙	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	阀座	丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

四、标准参数：

公称通径		50mm~1200mm
法兰标准		ISO7005-2 1988
最大工作压力		1.6MPa
壳体试验压力		1.5 倍工作压力
密封试验压力		1.1 倍工作压力
工作温度范围		NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度		NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料		( 见《可选材料表》部分 )
结构尺寸		ISO5752-88
驱动型式	手柄	50mm~300mm
	蜗轮	50mm~1200mm
	气动	50mm~1200mm
	电动	50mm~1200mm
表面处理		环氧聚酯涂料、尼龙 11 、烤漆

五、外形尺寸：

公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸 (标准值)
公称通径		结构长度 (标准值)	外形尺寸 (参考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
