一、产品概述：

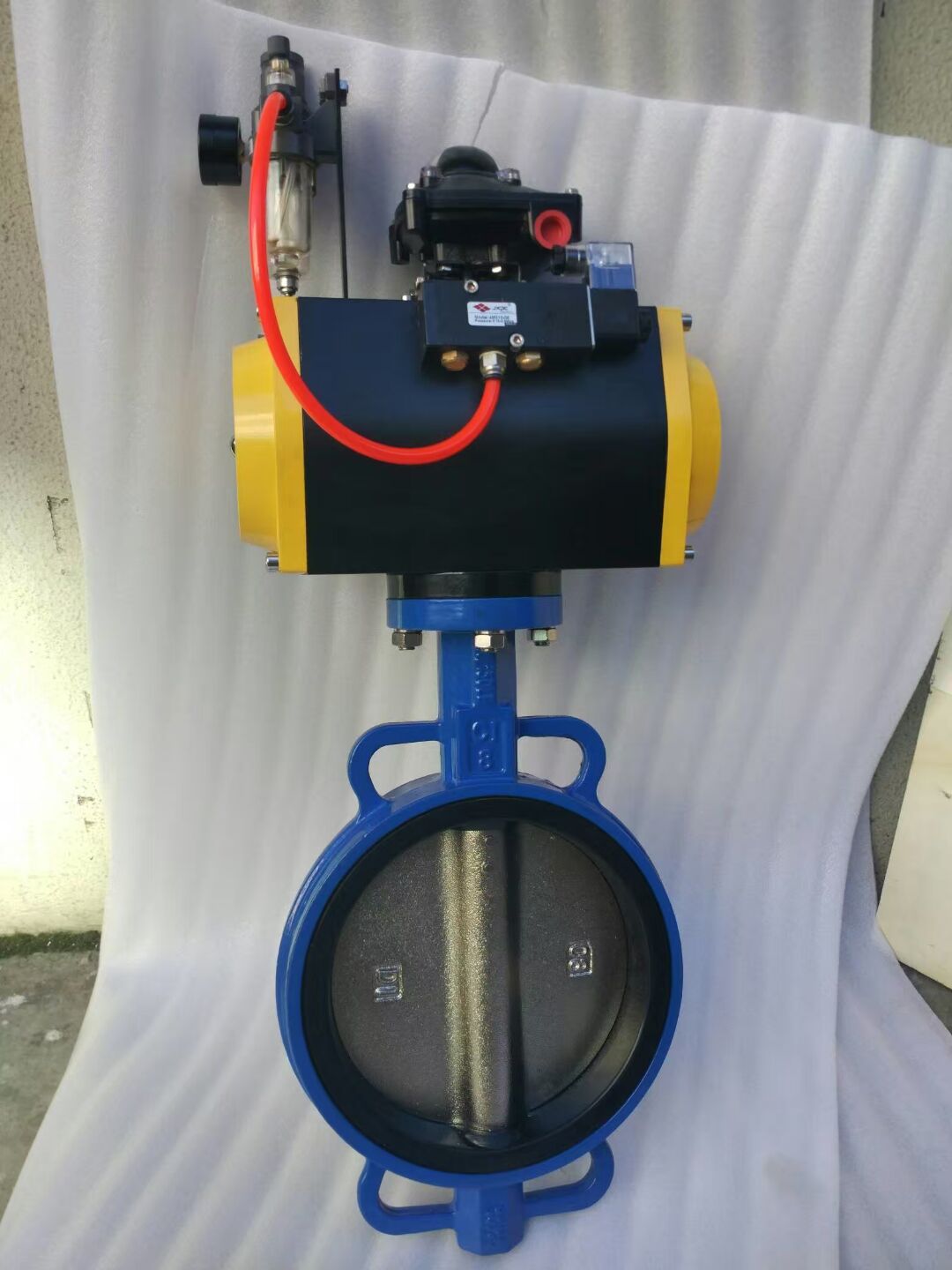

本阀中线软密封蝶阀是管线优先选用的常规蝶阀，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动对夹式蝶阀既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到效果。
二、结构原理：
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
三、产品应用：
适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
四、技术参数和性能
|
GTD/DA气动执行机构技术参数 |
阀 体 参 数 |
|
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～500mm |
|
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
|
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、 碳钢、不锈钢 |
|
|
|
工作温度 |
常温型：-20℃～80℃（*腈橡胶O型圈） |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
|
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
|
|
动作范围 |
0～90°±5° |
结构形式 |
中线型 、无销型 |
|
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
EPDM≤80℃；NBR≤68℃ |
|
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、空气、天然气 |
|
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
用途广、整体造价低、流量大、流阻小 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
