一、简介:

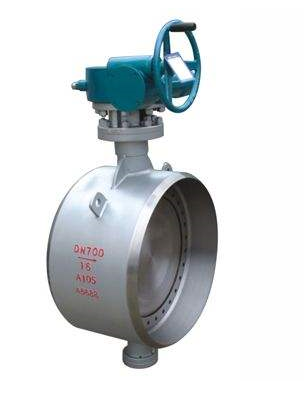

D363H焊接蝶阀采用多层次设计原理,密封圈采用软硬金属片层叠组成,焊接蝶阀D363H具有耐高温,耐腐蚀,使用寿命长等特点。焊接蝶阀、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置,广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。与管道直接对焊装配,用户管道无需法兰,节省成本。D363H焊接蝶阀采用优质合金钢焊接,具有体积小,重量轻,表面质量好,清洁度高,流阻小的优点。
二、结构特点:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
三、零部件材料:
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬钼钢及特殊材料 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢及特殊材料 |
密封圈 |
不锈钢、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
柔性石墨 |
四、性能参数:
公称通径 |
DNmm |
100~1200 |
|||
公称压力 |
PNMPa |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 PsMPa |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
|
气密封试验 |
O.5~0.8 MPa |
||||
适用介质 |
水、油品、蒸汽、煤气、酸、碱等 |
||||
适用温度 |
-196℃~≤600℃ |
五、外形尺寸:
|
PN1.0 |
||||||||
通径 |
外形尺寸(参考值) |
参考重量(kg) |
|||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A |
B |
|
600 |
24 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
700 |
28 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
800 |
32 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
900 |
36 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
1000 |
40 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
1200 |
48 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
1400 |
56 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2426 |
1600 |
64 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
1800 |
72 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
2000 |
80 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
