一、简介：

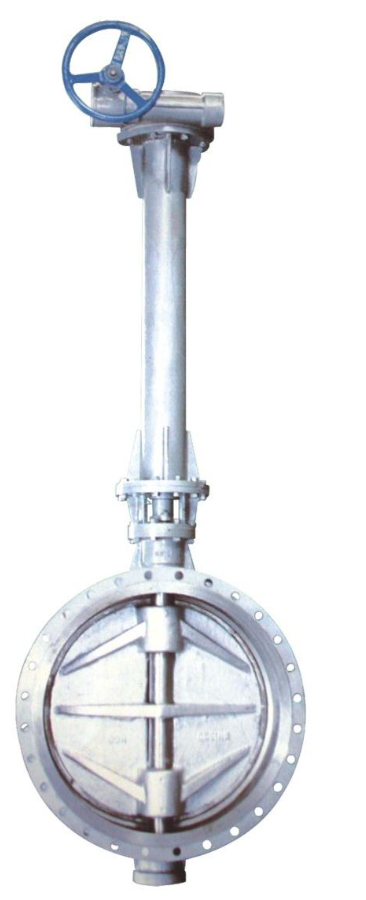

      加长杆蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。加长杆蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。加长杆蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。加长杆蝶阀全开到全关通常是小于90°，加长杆蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。 工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

二、特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点；
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

三、采用标准：

设计标准 :   GB/T12238-1989；JB/T8527-1997

法兰连接尺寸:   GB/T9113.1-2000；GB/T9113.2-2000
                      GB/T9115.1-2000；GB/T9115.2-2000

 结构长度:    GB/T12221-1989

压力试验:   GB/T13927-1992；JB/T9092-1999

四、性能参数:

五、外型尺寸：

百佳自控订货须知：

1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
