一、简介:

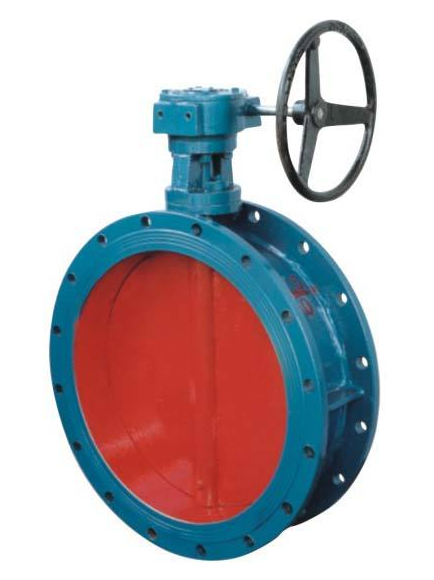

D341W蜗轮通风蝶阀是一种非密闭型蝶阀,应用于介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质流量。本阀结构独特,采用优质合钢板焊接,具有体积小,重量轻,流通截面大,启闭灵活,可现场和远程控制,广泛适用于建材、冶金、矿山、电力等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。涡轮通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
二、主要性能:
适用介质:空气,含尘烟气
电源(电压):三相380V、AC,气源气压:0.4-0.6MPA
泄漏量:<1.5%
三、结构特点:
1.短结构钢板焊接,采用中线式碟板与新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。
2.通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响
通风蝶阀用途:通风蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程中。介质温度≤-20—1000℃,公称压力为0.1Mpa的管道上,用以连通管道、启闭或调节介质流量。
四、零部件材料:
零件名称 |
阀体 |
阀板 |
阀轴 |
材料 |
碳钢 |
碳钢 |
碳钢,不锈钢 |
五、外形连接尺寸:
DN |
D |
D1 |
L |
H |
L2 |
n-Фd |
b |
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
800 |
920 |
880 |
200 |
1350 |
490 |
16-18 |
12 |
900 |
1040 |
990 |
200 |
1450 |
540 |
16-18 |
14 |
1000 |
1140 |
1090 |
220 |
1550 |
590 |
20-18 |
14 |
1100 |
1240 |
1190 |
220 |
1800 |
640 |
20-18 |
14 |
1200 |
1340 |
1290 |
240 |
1900 |
690 |
20-18 |
14 |
1300 |
1440 |
1390 |
240 |
2020 |
760 |
20-18 |
16 |
1400 |
1540 |
1490 |
260 |
2120 |
810 |
24-18 |
16 |
1500 |
1640 |
1590 |
260 |
2220 |
860 |
24-18 |
16 |
1600 |
1740 |
1690 |
280 |
2390 |
980 |
24-18 |
16 |
1700 |
1840 |
1790 |
280 |
2590 |
1030 |
28-22 |
16 |
1800 |
1940 |
1890 |
300 |
2709 |
1096 |
28-22 |
16 |
1900 |
2040 |
1990 |
300 |
2826 |
1146 |
32-22 |
16 |
2000 |
2150 |
2090 |
320 |
2926 |
1196 |
32-26 |
16 |
2200 |
2360 |
2300 |
340 |
3126 |
1296 |
36-26 |
16 |
2400 |
2560 |
2500 |
360 |
3326 |
1396 |
36-26 |
18 |
2600 |
2760 |
2700 |
380 |
3526 |
1496 |
40-26 |
18 |
2800 |
2960 |
2900 |
400 |
3726 |
1596 |
40-26 |
18 |
3000 |
3190 |
3110 |
400 |
4098 |
1698 |
44-30 |
18 |
3200 |
3390 |
3310 |
440 |
4338 |
1798 |
44-30 |
20 |
3400 |
3590 |
3510 |
440 |
4578 |
1898 |
48-30 |
20 |
3600 |
3790 |
3710 |
480 |
4780 |
1998 |
48-30 |
20 |
3800 |
4000 |
3910 |
480 |
5000 |
2098 |
52-30 |
22 |
4000 |
4210 |
4120 |
520 |
5200 |
2210 |
52-30 |
22 |
