一、简介:

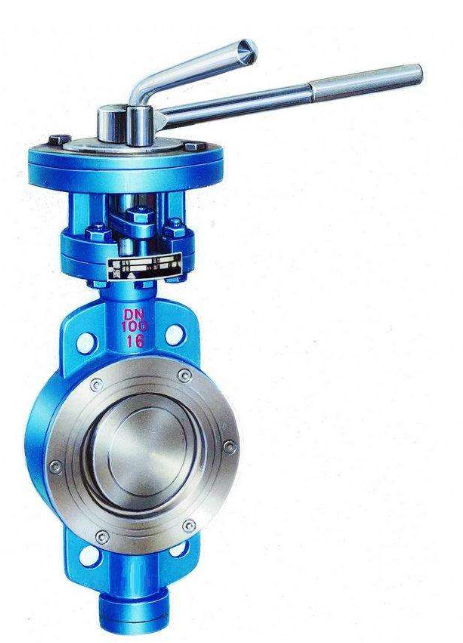

手动对夹式硬密封蝶阀广泛用于治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长。本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
二、结构特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、技术参数:
公称通径 |
DN(mm) |
50~150 |
||
公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
密封试验 |
1.1 |
1.76 |
2.75 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、蒸汽、油品、酸类腐蚀性等。 |
|||
适用温度 |
-40℃~600℃ |
四、零部件材料:
零件名称 |
材料 |
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 |
不锈钢、聚内脂、抗磨材料 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
填料 |
柔性石墨 |
五、采用标准:
制造标准 |
JB/T 8527-97 |
法兰标准 |
GB9113-2000 |
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T 13927-92 |
制造标准 |
JB/T 8527-97 |
法兰标准 |
GB9113-2000 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
