一、简介：

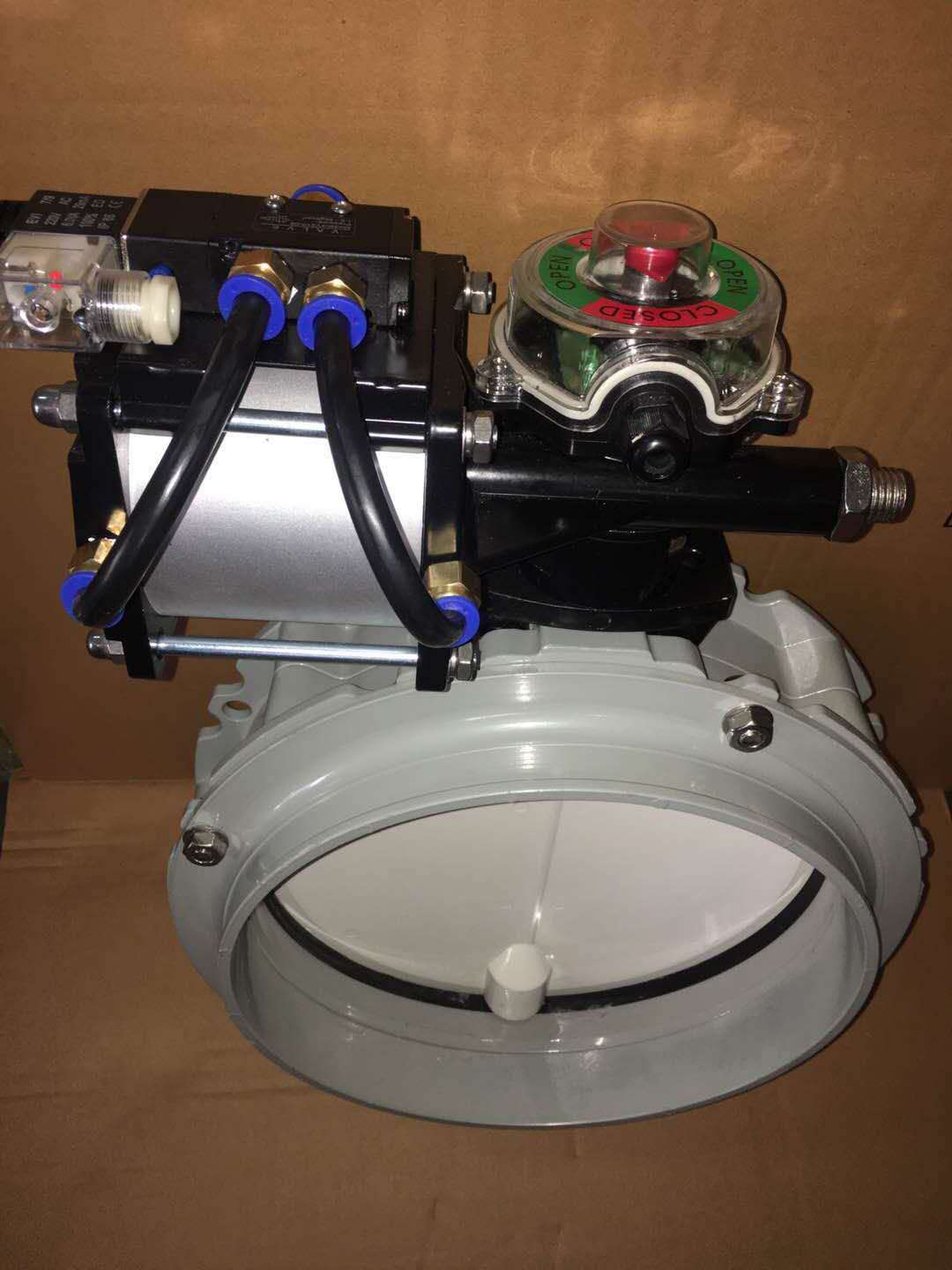

BV2F单法兰粉尘蝶阀阀体采用轻巧的高压铸铝合金制成，蝶板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。蝴蝶阀带有2个相同的法兰面；而单法兰蝴蝶阀下部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。工业化的设计加上特殊复合材料的使用，使蝴蝶阀具有结构紧凑轻巧，悲苦板耐磨，密封寿命长，安装维护简便等特点，是一种成本-效益极高的粉体阀。
二、产品特点：
1、单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管
2、双法兰阀门，顶部及底部为相同的法兰
3、采用重力浇铸而成的阀体，比压铸的阀体强度更高
4、旋转阀板采用高分子材料，耐磨损
5、组件少，轻质，便于搬运
三、技术参数：
适用范围：混凝土搅拌站及干性粉料
产品别名：气动水泥蝶阀
连接形式：单法兰
材 质：铸铝合金
公称通径：300（mm）
适用介质：空气
压力范围：0.2Mpa
适用温度：zui高80℃
主体材料：半阀体为铝合金材料，旋转阀体采用高分子材料制作
结构形式：垂直板式
传动形式：气动
密封形式：软密封型
气动执行器配置：CP101型
四、零部件材料：
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
阀座密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
五、主要外形及连接尺寸：
|
公称通径DN |
结构长度 |
外型尺寸(参考值) |
连接尺寸(标准值) |
参考 |
|||||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
|
50 |
2 |
108 |
80 |
270 |
260 |
110 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
|
65 |
21/2 |
112 |
89 |
295 |
260 |
110 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
|
80 |
3 |
114 |
95 |
306 |
260 |
110 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
|
100 |
4 |
127 |
115 |
350 |
260 |
110 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
|
125 |
5 |
140 |
127 |
370 |
320 |
110 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
|
150 |
6 |
140 |
139 |
400 |
320 |
110 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
