保温蝶阀

型号：BD343H

产品时间：2019/6/11 17:46:01

简要描述：

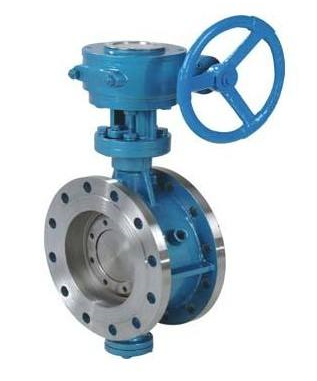

BD343H保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。

一、简介：
BD343H保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。

二、执行标准：
设计规范： GB/T 12238 API609
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598

三、性能参数：

蝶阀型号		BD343H BD343Y BD343WC	BD643H BD643Y BD643WC	BD943H BD943Y BD943WC
适用介质		易凝固或结晶类介质等

四、零部件：

材料	阀体	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 铬钼钢低温钢镍合金 Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金 Monel
	密封面	SS+柔性石墨不锈钢司太立合金碳化钨镍合金 Monel
	填料	柔性石墨

五、外形尺寸:

公称通径		结构长度		H	外形尺寸(参考值)
DN		L			BD343			DB643			BD943
毫米mm	英寸inch	短系列	长系列		H₁	A₁	B₁	H₂	A₂	B₂	H₃	A₃	B₃
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	2 ¹/₂	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
