一、简介:

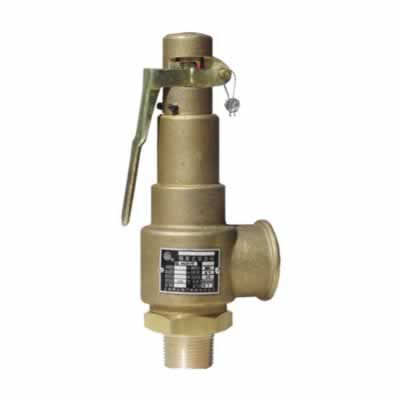

A27H全铜安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置,保证压力系统安全运行。 当容器压力超过设计规定时,安全阀自动开启,排出气体降低器内的过高压,防止容器或管线破坏。而当容器内的压力降至正常操作压力时,即自动关闭避免因容器超压排出全部气体,从而造成浪费和生产中断。安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。阀座有的和阀体是一个整体,有的是和阀体组装在一起的,它与设备连通。阀瓣常连带有阀杆,它紧扣在阀座上。阀瓣上面是加载机构,载荷的大小可以调节。
二、原理:
当设备内的压力在一定的工作压力范围之内时,内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力,两者之差构成阀瓣与阀座之间的密封力,使阀瓣紧压着阀座,设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时,内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力,于是阀瓣离开阀座,安全阀开启,设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量,设备内压力即逐渐下降,而且通过短时间的排气后,压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力,阀瓣又紧压着阀座,介质停止排出,设备保持正常的工作压力继续运行。所以,安全阀是通过阀瓣上介质作用力与加载机构作用力的消长,自行关闭或开启以达到防止设备超压的目的。
三、安装:
1、各种安全阀都应垂直安装。
2、安全阀出口处应无阻力,避免产生受压现象。
3、安全阀在安装前应专门测试,并检查其官密封性。
4、对使用中的安全阀应作定期检查。
四、技术参数:
适用温度: |
≤220℃ |
启闭压差: |
≤15整定压力 |
公称压力: |
1.6Mpa |
适用介质: |
空气,蒸气,水 |
适用整定压力范围: |
1. 0.3~0.7Mpa, 2. 0.6~1.0Mpa,3. 1.0~1.6Mpa |
规格: |
单位:mm |
五、主要外形及连接尺寸:
型号规格 |
进气口连接 |
出气口连接 |
公称通经 |
流道直径 |
开启高度 ±5 |
外型尺寸 |
|
宽 |
高 |
|
|
|
|
|
|
A27HT-1.6T15 |
R1/4 |
G1/4 |
Φ15 |
Φ9 |
0.6 |
84 |
197 |
A27HT-1.6T20 |
R1/4 |
G1 |
Φ20 |
Φ12 |
0.8 |
86 |
175 |
A27HT-1.6T25 |
R1 |
G11/4 |
Φ25 |
Φ16 |
1 |
102 |
162 |
A27HT-1.6T32 |
R1 1/4 |
G11/2 |
Φ32 |
Φ20 |
1.25 |
117 |
218 |
A27HT-1.6T40 |
R1 1/2 |
G1 |
Φ40 |
Φ25 |
1.6 |
122 |
245 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
