一、简介:

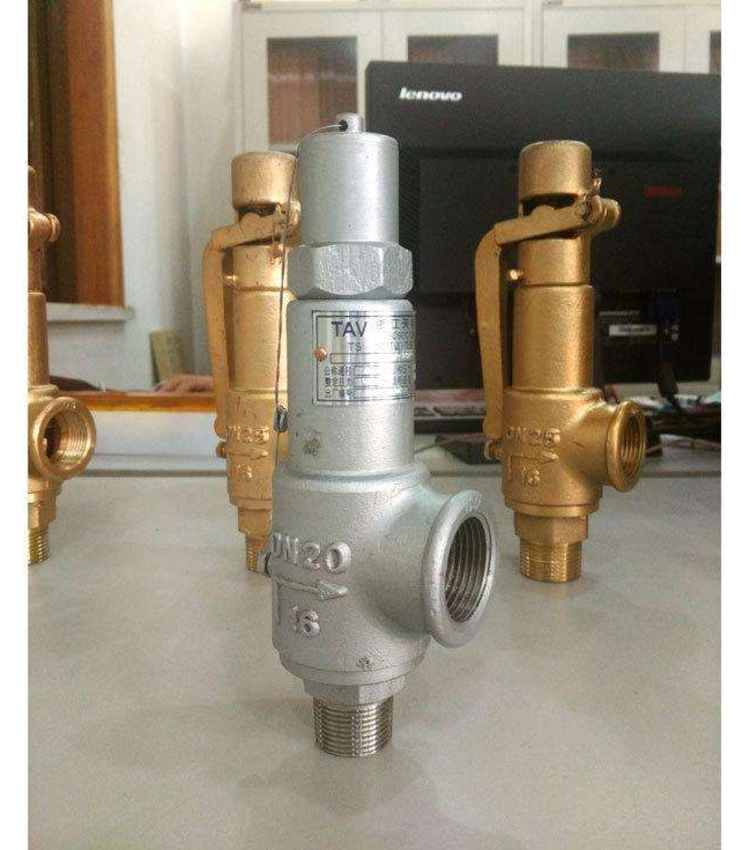

A27H微启式安全阀 适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y型弹簧式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大。
二、标准规范:
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
三、零部件:
NO. |
零件名称 |
A27H材料 |
A27W-P材料 |
A27W-R材料 |
1 |
阀体 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
6 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
7 |
调整螺杆 |
45 |
2Cr13 |
1Cr18Ni9Ti |
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
密封面材料 |
“H”堆焊D507 |
“Y”堆焊Co基硬质合金 |
四、外形尺寸:
公称通径 |
尺寸 |
|||||
do |
Rc |
L |
L1 |
G |
H |
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
25 |
20 |
1" |
45 |
76 |
1" |
155 |
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
50 |
40 |
2" |
67 |
100 |
2" |
322 |
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
80 |
65 |
3" |
110 |
135 |
3" |
395
|
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
