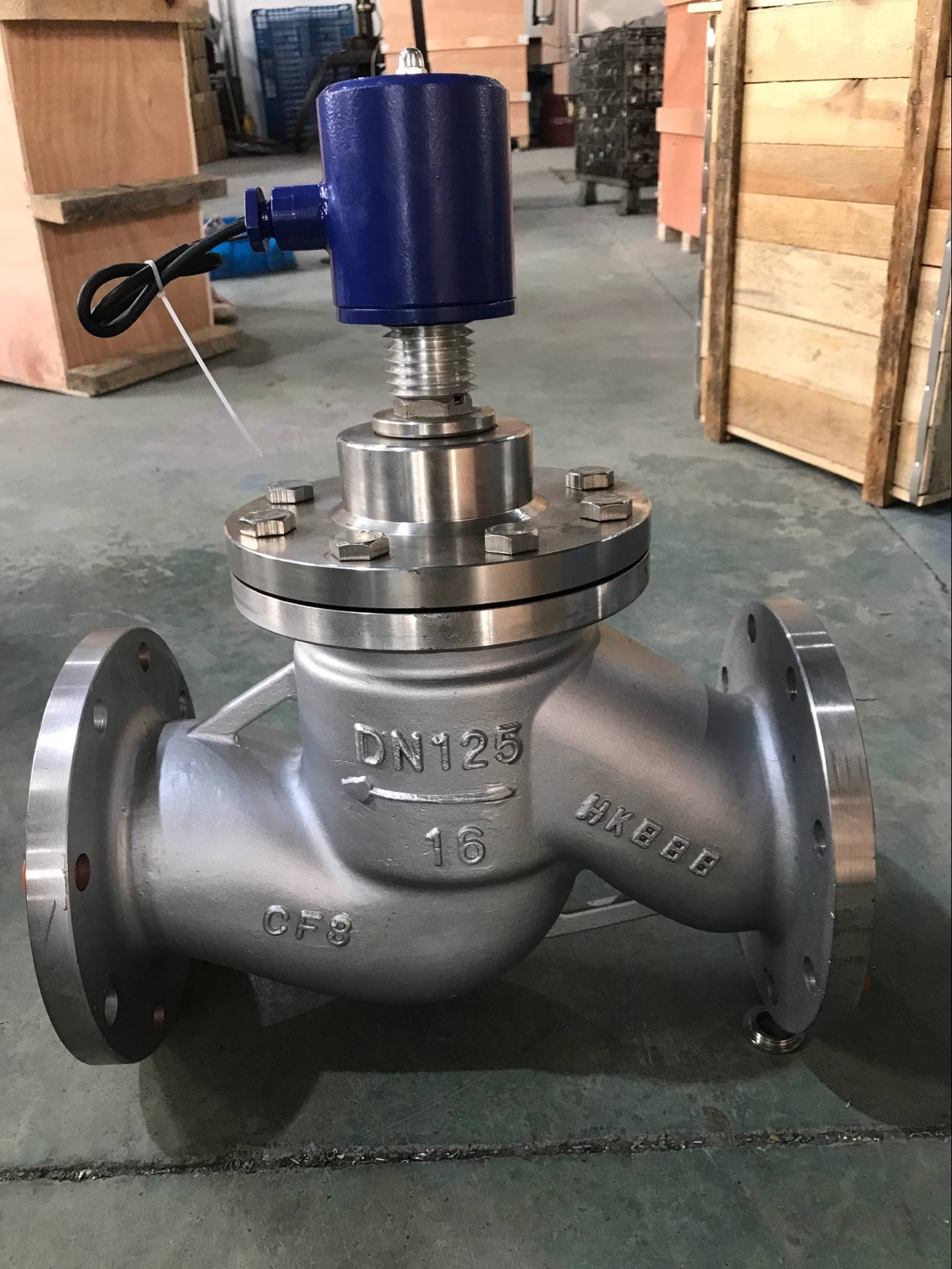

高温蒸汽电磁阀

型号：ZCZP

产品时间：2019/6/11 16:52:19

简要描述：

ZCZP高温蒸汽电磁阀适用于以蒸汽为热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。

一、产品简介：
ZCZP高温蒸汽电磁阀适用于以蒸汽为热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。ZCZP蒸汽电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自制系统。

二、特点：
1.耐热：电磁部分、密封件部分用特种耐高温电工材料和密封材料，并应用了各种隔热措施。
2.耐磨：选材合理，阀杯和导向套间巧妙地利用流体的滑润作用，减少磨损。
3.耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

三、结构原理:
有副阀和主阀两大部件构成的先导式二次开阔的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在段点常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力导速消失，介质压力将主阀阀杯托上，开启主阀，工作介质便可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀内，当压力趋于平衡时，靠主阀弹簧，阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀有呈封闭状态。常开电磁阀，在断电常位时，有弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作应吸下，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀找开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。

四、安装尺寸：

公称通径	内螺纹连接			法兰连接
DN	外形尺寸		内螺纹	外形尺寸		法兰尺寸
DN	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	95	65	46	14	2	4-φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-φ14
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
65				265	290	185	145	118	20	3	4-φ18
80				276	310	200	160	132	20	3	8-φ18
100				373	350	220	180	156	22	3	8-φ18
125				416	400	250	210	184	22	3	8-φ18
150				400	480	285	240	211	24	3	8-φ22

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
