一、简介：

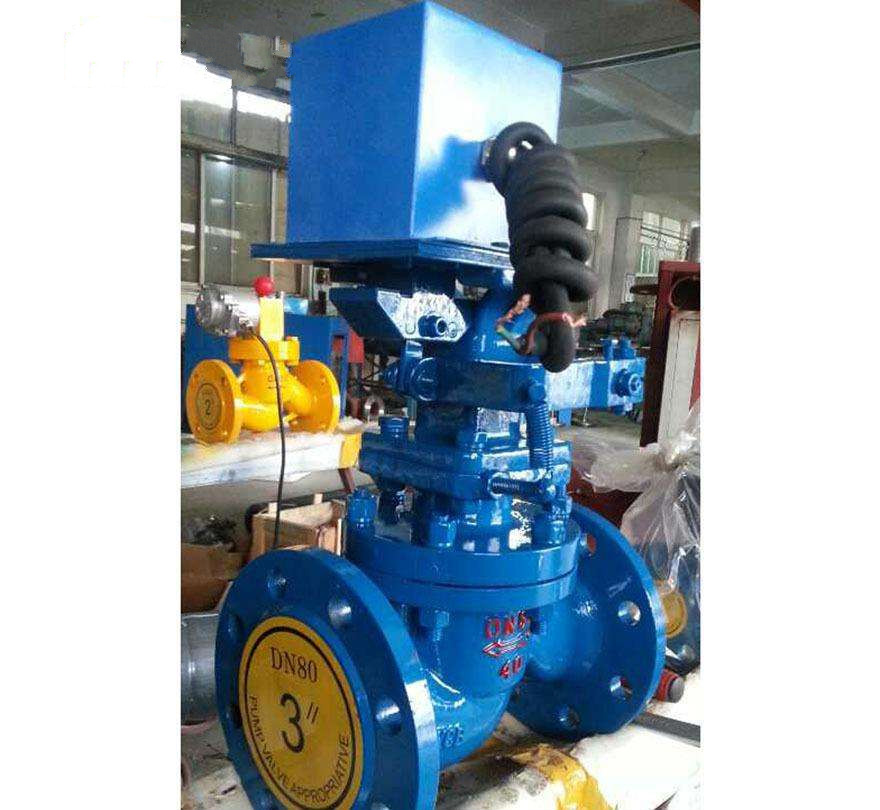

ZCZH高温高压电磁阀采用金属硬密封，提高了使用温度。介质流体温度可达425℃。耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。采用杠杆原理保证线圈和阀体彻底隔离本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、工作原理：
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
三、结构特点：
①介质流体温度可达400℃；
②阀芯利用流体润滑作用，减少磨损；
③阀塞阀体采用碳钢或不锈钢耐腐蚀；
④采用杆杠原理保证线圈和阀体彻底隔离。
四、技术参数：
|
参数/型号 |
ZCZG |
ZCZH |
|||||||
|
公称压力(MPa) |
2.5 |
4.0 |
|||||||
|
工作压力(MPa) |
0.1～2.5 |
0.4～4.0 |
|||||||
|
介质种类 |
轻油、蒸汽、热水 |
||||||||
|
介质温度(℃) |
≤250 |
≤400 |
|||||||
|
电源电压 |
AC200V·DC24V其余规格可作特殊订货 |
||||||||
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数(Kv) 泄漏量(ml/min) |
按JB/T7352-94规定动 按JB/T7352-94.F规定 |
||||||||
|
功率 |
130VA |
480VA |
|||||||
|
|
|
|
|
|
|
|
|
|
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
