一、简介：

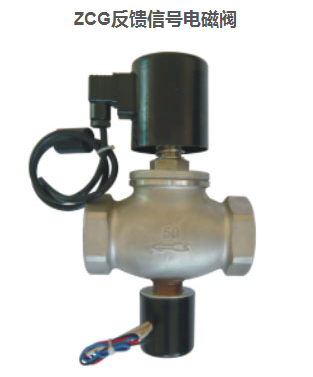

ZCG反馈信号电磁阀全阀由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通。当电磁先导阀通电后，先导阀动作，形成主阀内主管腔间压差变化，并利用该压差使主阀开启，介质流通（此时主腔压力大背腔压力）当电磁先导阀断电后，先导阀关闭，在主弹簧力作用下，主阀塞复位（此时背腔压力大于主腔压力），大阀关闭，介质不再流通。
二、特点：
1、耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。
2、耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。 耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损
三、技术参数：
| 产品规格： | DN1～DN500 |
| 阀体材质： | 铸钢体、不锈钢（铸钢体不能用在腐蚀流体上） |
| 适用介质： | 水、气、油、蒸汽、燃气、等腐蚀流体等 |
| 温度范围： | -60～+200℃350℃ |
| 介质粘度： | 小于50C St(大于时需定制） |
| 防护性能： | 防水、防爆（Exd IICT5)、防腐 |
| 接线方式： | 接线座式；引线式；插头式 |
| 控制方式： | 常开、常闭 |
| 电源电压： | AC(380、240、220、24)V、DC(110、24)V |
| 连接方式： | 内螺纹、法兰 |
| 泄 漏 量： | 零 |
四、工作原理：
1、电磁开关（霍尔电磁感应开关）——工作原理：当线圈通电，动铁心吸合，开通主阀口，同时带动活塞上的磁铁离开传感器这时传感器上的指示灯亮同时也向控制中心（电脑，电控柜，指示灯）输出一个5~24V的直流电信号。反之同样。
2、机械式——工作原理：当线圈通电，动铁心吸合，开通主阀口，同时带动活塞上的导向柱离开接触点。这时接通接通另一个点。反之同样。（接触杆采用动密封）密封结构：圆弧锥线与平面密封
五、安装需知：
1、在安装电磁阀前：
（1）请阅读本说明书，并核对电磁阀型号和规格；
（2）冲洗管道。
2、电磁阀安装方向：介质流通方向应与阀体上箭头方向一致；电磁线圈部分应竖直向上。
3、不要将本阀安装于管道低凹处，以免因蒸汽凝结水，杂质等沉积在阀内而妨碍动作。
4、本阀不可在爆炸危险场合使用。
5、电磁阀安装处应留有一定空间，以便散热及日常保养与定期保养
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
