一、产品概述：

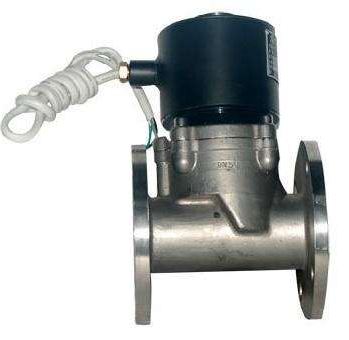

ZCA真空电磁阀是工业过程自动化控制系统用的执行器，适用于空气、蒸汽、煤气、自来水、蒸馏水、冷冻盐水等液体介质，同时也可用于粘度小于4°E的油类，广泛用于纺织、印刷、化工、塑料、制药、表面处理等生产和科研部门真空管路上起启闭作用。真空电磁阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。ZCA电磁阀阀芯均为不锈钢活塞式，专制线圈，不易烧毁;线圈启动阀芯同时拉动活塞，阀体安装方向无限制。密封性能好，零泄漏。电磁阀适用的工作介质为空气及非腐蚀性气体。
二、工作原理：
电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
三、产品特点：
1 、独特设计、性能稳定，专制线圈、不易烧毁。
2 、可在高真空状态下使用，也可在低压的系统下使用，达到正负压同用的优点。
3 、不仅结构简单、密封性好、而且安装尺寸小，驱动力矩小，操作简单，易实现快速启闭
四、主要连接尺寸：
|
DN |
内螺纹连接 |
法兰连接 |
|||||||
|
G |
H |
L |
H |
L |
D |
K |
d |
C |
|
|
10 |
3/8 |
153 |
56 |
153 |
130 |
90 |
60 |
41 |
14 |
|
15 |
1/2 |
153 |
65 |
153 |
130 |
95 |
65 |
46 |
14 |
|
20 |
3/4 |
153 |
85 |
153 |
150 |
105 |
75 |
56 |
16 |
|
25 |
1 |
153 |
110 |
153 |
160 |
115 |
85 |
65 |
16 |
|
32 |
1-1/4 |
176 |
120 |
176 |
180 |
140 |
100 |
76 |
18 |
|
40 |
1-1/2 |
176 |
140 |
176 |
200 |
150 |
110 |
84 |
18 |
|
50 |
2 |
192 |
165 |
192 |
230 |
165 |
125 |
99 |
20 |
