一、产品简介：

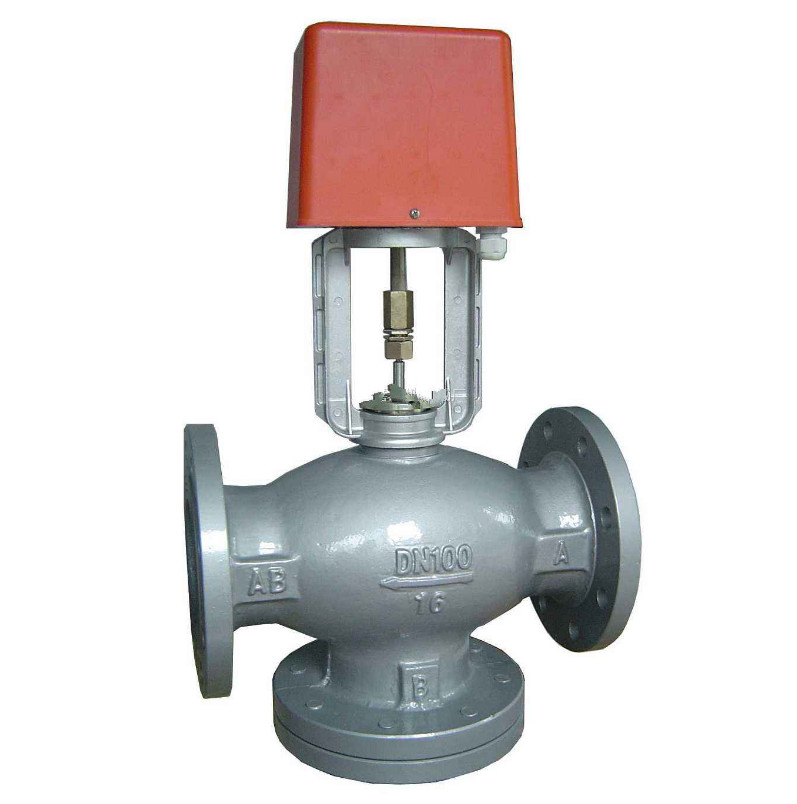

VB7000电动二通阀.配以电子驱动控制装置后，能调节蒸汽或冷，热水的流量，广泛用与中央空调、采暖、水处理、工业加工行业等系统的流体控制。电动二通阀由阀门和驱动器组成（驱动器的结构和原理请详见驱动器说明书） 电动二通阀由阀体、阀盖、阀座、阀瓣、阀杆及密封件等零件组成。 电动二通阀是在驱动器的作用下，阀杆带动阀瓣做上升或下降运动，改变阀瓣与阀座间的流通面积，以便调节并控制介质的流量。
二、产品特点：
1、执行器选用铸铝支架及塑料外壳，体积小、重量轻。
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能。
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）。
4、具有0～10V或4～20mA反馈信号（选配）。
5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命。
6、功耗低、输出力大、噪音小。
7、阀体有铸铜、铸铁、球墨铸铁多种材质可供选择，以适合不同工作介质及温度的要求。
8、阀体有螺纹连接和法兰连接两种，安装方便。
9、阀体结构形式有：两通阀（单座）、两通平衡阀（平衡式）。
三、主要技术参数：
介质：热冷水，50%乙二醇、蒸汽
介质温度:2～180℃
公称压力:1.6Mpa
流量特性：等百分比或线性
可调比: 50:1
渗漏量(m3/h):KV值的0.01%
四、产品材质：
阀体:铸钢 WCB 铸铁
阀瓣、阀杆、阀座：不锈钢
填料:聚四氟乙烯
五、VB7000电动二通阀.安装尺寸：
|
型号 |
规格 DN（mm） |
主要尺寸（mm） |
行程 (mm) |
执行程 △Pmax |
关闭压差 |
|||||||
|
二通 |
三通 |
L |
H |
H1 |
D |
K |
C |
n-d |
(KPa) |
|
|
|
|
VB7200-50 |
VB7300-50 |
50 |
23 |
450 |
145 |
165 |
125 |
20 |
4-18 |
45 |
500 |
500 |
|
VB7200-65 |
VB7300-65 |
65 |
290 |
468 |
150 |
185 |
145 |
20 |
4-18 |
45 |
400 |
400 |
|
VB7200-80 |
VB7300-80 |
80 |
310 |
475 |
185 |
200 |
160 |
20 |
8-18 |
45 |
300 |
300 |
|
VB7200-100 |
VB7300-100 |
100 |
350 |
475 |
205 |
220 |
180 |
22 |
8-18 |
45 |
300 |
300 |
|
VB7200-125 |
VB7300-125 |
125 |
400 |
504 |
230 |
250 |
210 |
22 |
8-18 |
45 |
200 |
200 |
|
VB7200-150 |
VB7300-150 |
150 |
410 |
532 |
280 |
285 |
240 |
24 |
8-22 |
45 |
100 |
100 |
|
VB7200-200 |
VB7300-200 |
200 |
520 |
550 |
280 |
340 |
295 |
30 |
12-22 |
45 |
100 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
