一、简介：

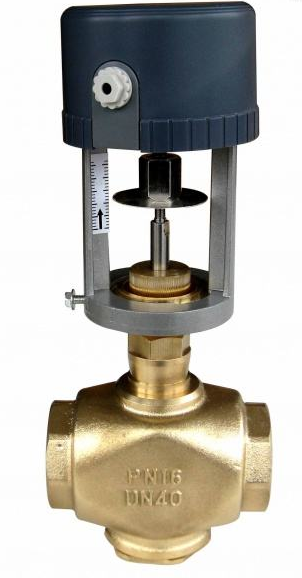

       VB3200比例积分电动二通阀适用于空调系统的新风机组冬/夏季温度控制。由温度传感器，比例积分温度控制器电动两通调节阀组成送风温度控制系统，安装在回风管道的TE-1把检测到的温度信号传送至，由检测值与设定值不断比较，同时不断地输出信号，开度连接可调，使回风温度保持在需要的范围。当温度传感器检测到的室温高于温度控制器设定的温度时，电动调节阀开启，流量增大，反之，当温度传感器检测到的室温低于温度控制器设定的温度时，阀门关闭，流量减小。当温度传感器检测到室内温度低于温度控制器设定的温度时，电动调节阀开启，流量增大，反之，当温度传感器检测到的室内温度高于温度控制器设定的温度时，阀门关闭，流量减小。图中R触头组可与风机连锁，当风机启动时新风风门打开，温度控制器电源被接通，整个系统受控;当切断风机电源时，风机停转，新风风门关闭。

二、特点：
1、执行器选用铸铝支架及塑料外壳，体积小、重量轻；
2、选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能；
3、适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）；
4、具有0～10V或4～20mA反馈信号（选配）；
5、传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命；
6、功耗低、输出力大、噪音小；
7、阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求；
8、阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准；
9、阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀。

三、执行器参数：

四、主要外形及连接尺寸：

五、安装事项：
1、安装前必须仔细阅读说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应有30mm空间用于拆装。与周围管道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过检修孔能触及到的地方。
5、阀体安装完毕并与管路通过试压后才可安装驱动器。
6、若驱动器已经装到阀体上，那么在安装调试过程中不能对驱动器施力，否则会损坏驱动器。
7、安装完毕并检查正确无误后，通电调试。应观察驱动器的三个完整运行周期，确定所有部件正确为止。
8、经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动调节阀对水流开关的有效性。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
