一、简介:

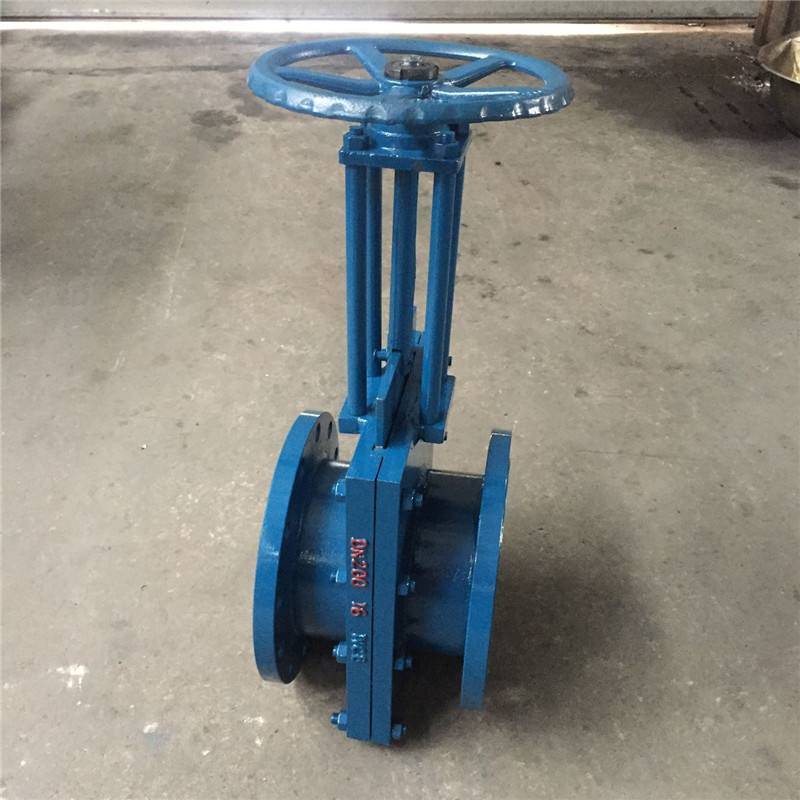

ZSK-16C耐磨矿浆阀克服了常规的平板闸阀仅输送单一介质(油或水)的缺点,在全开、全关时具有良好的密封性,是一种高技术、高质量、液体阻力小,结构简单,工作可靠的新型阀门。被广泛应用于矿山、电厂、冶金、化工等部门的颗粒物料的浆体输送中,尤其在中高压浆体管道上,是浆体管道上理想的更新换代阀门。 由闸板和左右密封板组成了三片阀动密封副,全部易损件都集中在左右密封板,当需要更换其中零件时,只是拆开左右阀板,便可方便更换,解决了颗粒泥浆阀闸板穿孔,零件损坏后拆装不便的问题。适用于矿山,冶金,煤炭,化工,电厂等行业的颗粒物料输送管道的截止,是目前国内浆体输送系统理想的shou选阀门。由铸造阀体和两片法兰焊接而成,用于矿山,钢铁,冶金,选矿,电站及污水处理等。
二、产品优点:
1、结构合理,操作方便,使用寿命长。
2、具有较好的耐磨、耐压性能。
3、可以实现远距离电控与液压控制。
4、易损部位可快速折换。装配方便。维护费用低,经济效益高。
5、避免了“啃圈”现象发生。
6、密封可靠,密封间隙调整方便。无跑冒滴漏现象。
7、在浆体输送系统中无沉积。
三、结构特点:
1、阀体为两片式对夹结构,阀腔内间隙小,不易积渣.
2、阀座为双面衬聚胺脂, 具有更好的耐磨,耐压性能。避免了“啃圈”现象发生。
3、密封可靠,密封间隙调整方便,无冒泡滴漏现象。
4、阀门为全通径,其穿透式的结构特性可保证浆体在输送系统中无沉积,开关不卡阻,且有效的杜绝了闸板开关不到位的现象。
5、可快速拆换,装配方便,维护费用低。
6、产品广泛应用于矿山、煤炭、化工、电厂等距离浆体管道。
四、技术参数:
产品型号:ZSK43H、ZSK943H、ZSK43H、ZSK743H
产品名称:耐磨矿浆阀
产品用途:耐磨矿浆阀用于矿山,钢铁,冶金,选矿,电站及污水处理等。
适用介质:泥浆,矿浆、煤浆、污水及渣水混合物
公称压力:0.6-2.5MPa、150Lb
公称通径:DN50-1200mm NPS 2"-20"
适用温度:-38-+425℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、软密封
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
配套附件:安装法兰
五、主要外形及连接尺寸:
PN10 |
|||||||
DN |
L |
D |
D1 |
D2 |
b |
N-M |
H |
50 |
170 |
160 |
125 |
100 |
20 |
4-M18 |
|
65 |
170 |
180 |
145 |
120 |
20 |
8-M18 |
|
80 |
180 |
195 |
160 |
135 |
22 |
8-M18 |
|
100 |
230 |
215 |
180 |
155 |
22 |
8-M18 |
|
125 |
230 |
245 |
210 |
185 |
24 |
8-M18 |
|
150 |
230 |
280 |
240 |
210 |
24 |
8-M23 |
|
200 |
260 |
335 |
295 |
265 |
26 |
8-M23 |
|
250 |
260 |
390 |
350 |
320 |
28 |
12-M23 |
|
300 |
300 |
440 |
400 |
368 |
28 |
12-M23 |
|
350 |
300 |
500 |
460 |
428 |
30 |
16-M23 |
|
400 |
360 |
565 |
515 |
482 |
32 |
16-M25 |
|
450 |
360 |
615 |
565 |
532 |
32 |
20-M25 |
|
500 |
420 |
670 |
620 |
585 |
34 |
20-M25 |
|
600 |
420 |
780 |
725 |
685 |
36 |
20-M30 |
|
700 |
480 |
895 |
840 |
800 |
40 |
24-M30 |
