一、简介:

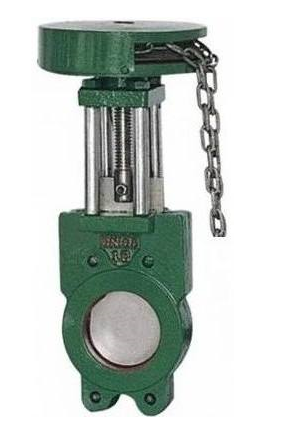

链轮式浆液阀本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。产品广泛用于化工,煤炭,制糖,污水,造纸等到领域,是一种理想的密封阀门。伞齿轮浆液阀特别适合于造纸行业在管道上作调节和节流使用。
二、结构特点:
1、 采用对夹式结构,体积小,重量轻。
2、 完全敞开的通道,可以防止介质在阀内沉积。
3、 新研制的U型封圈,可以保证阀门的良好密封性。
4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、 流阻小。
6、 安装维修方便
三、适用介质:
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备,粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆。
四、性能规范:
公称压力PN(MPa) |
试验压力(MPa) |
适用介质 |
工作温度 |
|
壳体 |
密封 |
|||
0.6 |
0.9 |
0.66 |
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 |
≤80℃ |
1.0 |
1.5 |
1.1 |
五、主要外形及连接尺寸:
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
1.0 |
|||||
50 |
48 |
48 |
100 |
125 |
330 |
4-M16 |
65 |
48 |
48 |
120 |
145 |
340 |
4-M16 |
80 |
50 |
50 |
135 |
160 |
380 |
8-M16 |
100 |
50 |
50 |
155 |
180 |
440 |
8-M16 |
125 |
50 |
50 |
185 |
210 |
500 |
8-M16 |
150 |
60 |
60 |
210 |
240 |
600 |
8-M20 |
200 |
60 |
60 |
265 |
295 |
700 |
8-M20 |
250 |
70 |
70 |
320 |
350 |
890 |
12-M20 |
300 |
70 |
80 |
368 |
400 |
1050 |
12-M20 |
350 |
80 |
90 |
428 |
460 |
1160 |
16-M20 |
400 |
80 |
120 |
482 |
515 |
1200 |
16-M22 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
