一、简介:

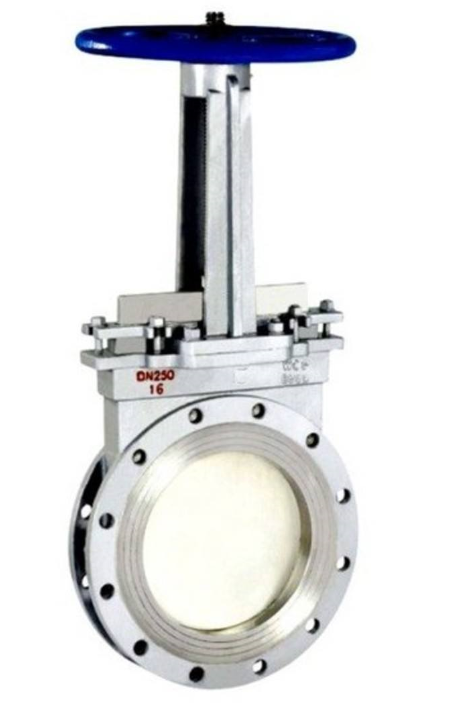

手动刀闸阀采用对夹连接采用刀型闸板结构,也叫做刀型闸阀。安装距离短、重量轻适合长纤维、颗粒性介质。这种耐磨刀闸阀广泛应用于各种工业领域,特别是采矿、钢铁工业--用于煤炭、滤渣浆,净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水,造纸工业--用于任何浓度纸浆、料水混合物,电站除灰--用于灰渣浆液等专业管道系统。
二、 产品特点:
1、结构简单、造型美观、全通径流道、流阻系数小。闸板提升时,同时将密封面上的粘物给刮除,自动清除了杂物;
2、不锈钢闸板可防止腐蚀引起的密封泄漏。整体不锈钢材质,防止了腐蚀破坏,使用寿命长;
3、可选用各种配管法兰标准及法兰密封面型式,还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式,满足用户不同需求。
三、 执行标准:
设计规范:GB/12234 DIN3356
法兰连接:ANSI Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
试验与检验:GB/T 13927 DIN3230 API598
四、性能参数:
基本型号 |
PZ73H |
PZ73Y |
PZ73F |
|
工作压力(MPa) |
1.6~2.5 Calss150 |
|||
口径(mm) |
DN50-DN2000 2″-80″ |
|||
适用介质 |
水、油、气、醋酸类、硝酸类等其他介质 |
|||
可选材料 |
阀体 |
WCB CF8 CF8M CF3 CF3M |
||
闸板 |
WCB CF8 CF8M CF3 CF3M |
|||
阀杆 |
WCB CF8 CF8M CF3 CF3M |
|||
密封面 |
不锈钢 司太立合金 碳化钨 PTFE |
|||
填料 |
柔性石墨 PTFE |
五、主要外形尺寸:
1.0MPa PZ73H/F-10
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
529 |
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
790 |
800 |
190 |
1010 |
950 |
898 |
2000 |
24-M30 |
680 |
850 |
900 |
203 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
900 |
1000 |
216 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
700 |
1050 |
