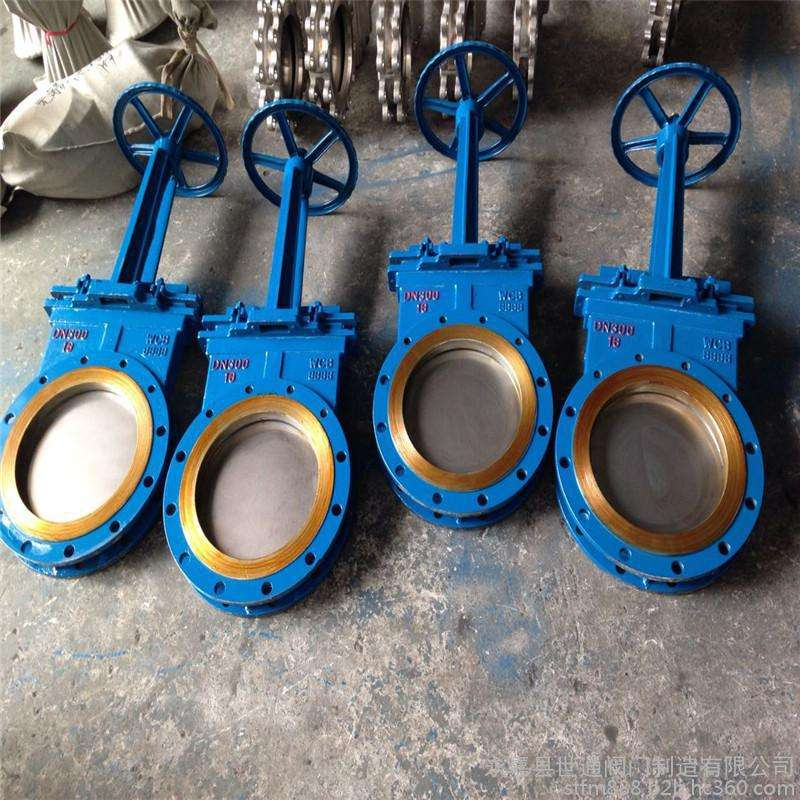

一、简介:
手动刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;可做成能产生微量变形的闸板改善其工艺性,弥补密封面角度在加工过程中产生的偏差,叫弹性闸板 刀型闸阀关闭时密封面可依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
二、特点:
从八十年代进入我国。在不到二十年的时间里,其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理,从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后,大量的通用切断类阀门和调节阀门已被之取代。全球刀闸阀用量最大的是美国和日本。
三、零部件材料:
体、盖 |
闸阀 |
阀杆 |
密封面 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
四、主要外形及连接尺寸:
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
Z-M |
电装型号 |
0.6MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
200 |
70 |
225 |
280 |
850 |
215 |
175 |
363 |
197 |
R-M16 |
D715 |
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
227 |
16-M20 |
DZ45 |
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
227 |
16-M20 |
DZ60 |
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
227 |
20-M22 |
DZ60 |
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
27-M27 |
DZ180 |
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M30 |
DZ250 |
五、安装:
1、安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2、各连接部位螺栓,要求均匀拧紧;
3、检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4、用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5、用户在安装阀门时,必须预留阀门驱动的必要空间;
6、驱动装置的接线须按线路图进行;
7、刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
