一、简介：

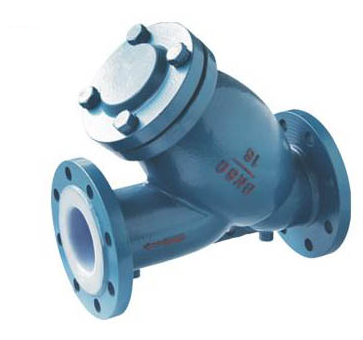

GL41F46衬氟Y型过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。
二、工作原理：
过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。 设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
三、产品特点：
1. 衬氟过滤器壳体符合《化工管道过滤器》HG/T 21637-1991或《钢制压力容器》GB150-1998规范。
2.多种内衬氟材料选择：PTFE、PVDF、PFA、ECTFE、FEP、PO、PE 。
3.可耐强酸和强碱，PH可达1-14。
4.可抵御小分子气体的渗透，包括氧、二氧化碳.
5.高纯，析出率极低，符合光伏行业的纯净要求。
6.使用温度宽泛，从超低温度至260℃。
7.表面极其光滑，摩擦系数很小。
8.机械性能强，坚固、耐磨损性能佳。
四、零部件材料：
|
序号 |
零件名称 |
材料名称 |
|||||
|
1 |
阀体 |
HT250 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
阀盖 |
HT250 |
WCB |
304 |
304L |
316 |
316L |
|
3 |
过滤网 |
PTFE(F4)+316 |
|||||
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr17Ni2 |
1Cr18Ni9 |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
6 |
内衬材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PO(聚烯烃) |
|||||
五、主要外形及尺寸：
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
