一、简介：

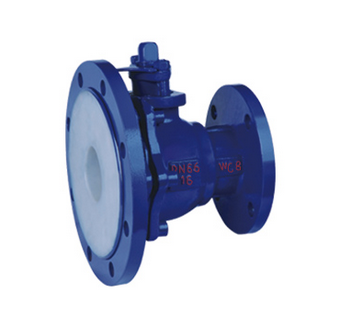

FQ41F46衬氟放料球阀，衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、结构特点：
1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力小的一种。
2.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
三、技术参数：
| 设计与制造标准 | GB/T12237 |
| 结构长度标准 | HG/T3704-2003、GB/T12221、ASME B16.10 |
| 法兰尺寸标准 | HG/T20592-2009、ANSI B16.5a |
| 压力试验标准 | GB/T13927-92、API 598 |
四、主要外形及尺寸：
| DN | L | D | D1 | D2 | z-Фd | f | b | D0 | 重量(kg) |
| 25 | 125 | 115 | 85 | 65 | 4-Ф14 | 3 | 17 | 180 | 105 |
| 32 | 135 | 140 | 100 | 78 | 4-Ф18 | 3 | 19 | 180 | 120 |
| 40 | 150 | 150 | 110 | 85 | 4-Ф18 | 3 | 19 | 225 | 140 |
| 50 | 165 | 165 | 125 | 100 | 4-Ф18 | 3 | 21 | 225 | 150 |
| 65 | 180 | 185 | 145 | 120 | 4-Ф18 | 3 | 21 | 360 | 160 |
| 80 | 240 | 200 | 160 | 135 | 8-Ф18 | 3 | 21 | 420 | 215 |
| 100 | 260 | 220 | 180 | 155 | 8-Ф18 | 3 | 23 | 420 | 240 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
