一、简介:

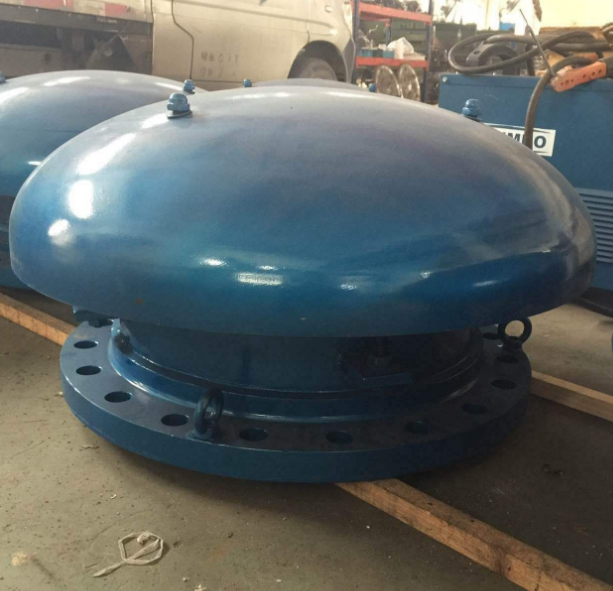

泄压人孔是是安装在石油化工等设备和储罐上的安全应急通风装置,通常与罐顶上安装的呼吸阀配套使用,维持罐内的正常压力,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生的事故;具有定压排放、定压吸入、式闭灵活、结构紧凑、密封性能好、安全可靠等点。 在阻火呼吸阀正常工作情况下,泄压人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,泄压人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰 时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。
二、技术性能:
1、操作压力:正压:+1960Pa(200mmH20) ,负压:-392Pa(40mmH20)正、负压也可根据用户指定。
2、使用温度:+60℃~-30℃
3、公称通径:DN400---DN750
4、工作介质:汽油、煤油、柴油、芳烃等。
三、工作原理:
在正常工作情况下,呼吸人孔、紧急泄压人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐压力急剧超压时, SFH-R型呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气、维护罐内正常压力,以保护储罐安全。所不同的是 SFH-R型既可吸入、又可排放;而SFH-RX型只能排放,不能吸入,请用户在选型时予以区别。
四、参数规范:
壳体材料 |
碳钢、不锈钢 |
密封件材料 |
耐油石棉、聚四氟乙烯 |
环境温度 |
-30C——+60C |
操作压力 |
-392pa~ +1961Pa(-40mmH2O~+200mmH2O) |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
