一、简介:

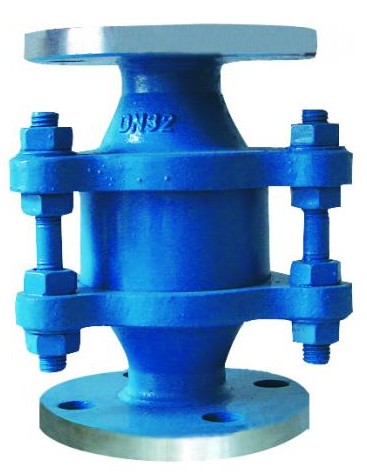

ZGB-I波纹型阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火波纹型阻火器易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。
二、特点:
1、本新型阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,经*部天津消防科学研究所测试检定,符合国家标准GB5908-86的要求。
2、产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便,阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等各项技术性能具有突出优越。
3、ZGB-I波纹型阻火器通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
三、执行标准:
1、阻火器的设置:按HG/T20570-1995标准
2、阻火器阻火性能与试验方法:按GB/T13347-2010标准
3、阻火器选用﹑检验与验收:按SH/T3413-1999标准
4、设计规范标准:GB5908-2005 API/RP 2028
5、连接法兰标准:JB/T 79 GB/T9112 ANSI B16.5
6、产品标识标准:GB/13306
7、供货规范标准:GB/T13384
四、零部件材料:
阀体材料 |
碳钢WCB、不锈钢304、316、 |
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
密封件材料 |
耐油石棉橡胶、四氟PTFE |
环境温度 ℃ |
≤480 |
公称压力(MPa) |
0.6~5.0 |
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |
五、主要外形及连接尺寸:
规格 |
安装尺寸(mm) |
||||
D2 | D | L |
H |
N-d |
|
DN50 |
Ø110 | Ø140 | 220 | 235 |
4×14 |
DN80 | Ø150 | Ø185 | 280 | 270 | 4×18 |
DN100 |
Ø170 | Ø205 | 325 | 275 |
4×18 |
DN150 |
Ø225 | Ø260 | 425 | 290 |
8×18 |
DN200 | Ø280 | Ø315 | 495 | 305 | 8×18 |
DN250 | Ø335 | Ø370 | 595 | 320 | 12×18 |
DN300 |
Ø395 | Ø435 | 655 | 405 |
12×23 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
