一、简介:

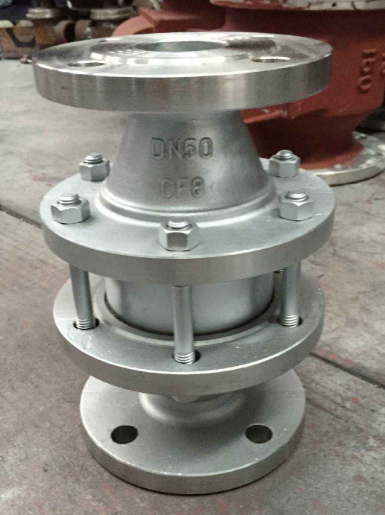

GZ-1网型管道阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。可与呼吸阀配套使用GZ-1的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。GZ-1是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。
二、技术参数:
■适用于储存闪点低于60ºC的石油化工产品,如汽油、煤油、轻柴油、甲苯等。
■工作温度≤480ºC。
■壳体材质:碳钢、不锈钢:SUS304、SUS304L、SUS316、SUS316L。
■阻火芯件材质:不锈钢波纹板。
■防爆级别:BSS5501:IIA、IIB、IIC。
■制造、检测标准:按GB5908-86标准执行。
三、安装维护:
1 、为了确保网型阻火器的性能达到使用的目的,在安装阻火器前,必须认真阅读说明书,并仔细核对标牌与所装管线要求是否一致。
2 、阻火器上的流向标记必须与介质流向一致。
3 、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4 、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应及时更换。
5 、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6 、重新安装阻火层时,应更新垫片确认密封面已清洁和无损伤,不得漏气。
四、性能特点:
1、网型阻火器能够阻止不大于90m/s的火焰通过;
2、能承受连续13阻火性能试验,每次均能组织火焰通过;
3、壳体能承受1.0Mpa压力;
4、耐烧性能试验1h无回火,耐烧性能合格;
5、结构简单,方便安装,易于检查。
6、设计压力:1.0Mpa,设计温度:100℃
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
