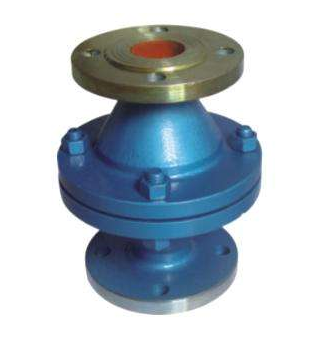

一、简介:
GYW-1管道阻火器经中国科学技术大学与公an部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道式阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。适用于可燃气体管道,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。
二、产品特点:
管道阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
三、保养维修:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。
四、结构图:
五、主要尺寸及重量:
型号 | 重 量 ( Kg/台) |
PN (MPa) |
外形尺寸(mm) | 螺栓 | ||||
K | D | DL | L | 数量 | 螺纹 | |||
GYW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GYW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GYW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GYW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 |
