一、简介：

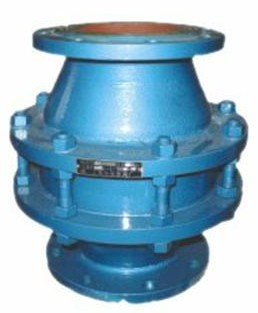

FWL-1型管道阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与机械呼吸阀配套使用,其主要功能是允许易燃爆气体通过、对外界传入储罐的火焰起有阻止窒息的作用。通常安装在输送或排放易燃易爆气体的储罐和管线上，是用来防止易燃气体、液体的火焰和防止回火而引起危险意外发生的安全装置。也可用于火炬、加热燃烧系统、石油气体回收系统或其他的易燃气体系统。
二、产品特点：
1、采用四片阻火板，比普通管道阻火器多两片阻火板
2、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
3、耐烧性能合格，耐烧试验1小时无回火现象。
4、壳体水压试验合格。结构合理，重量轻、耐腐蚀。易检修，安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
三、主要性能范围：
1、阀体材质：铝合金、铸钢、不锈钢。
2、工作压力：0.6-6.4MPA。
3、工作温度-20℃- 550℃，阀门口径从DN15-DN500。
4、连接方式:法兰。
5、适用介质:油品、气、天然气、燃气等。
四、结构图：
五、外形尺寸：
|
型号 |
口径 |
MPa |
外形尺寸（mm） |
螺栓 |
||||
|
K |
D |
DL |
L |
数量 |
螺纹 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
