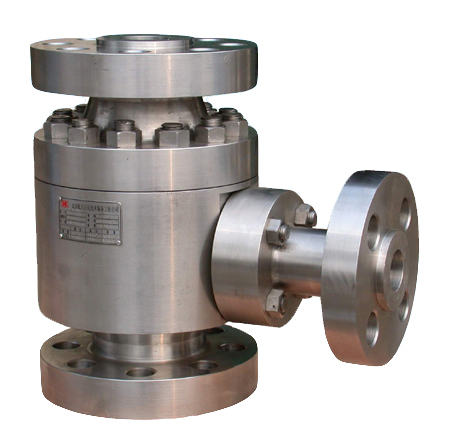

自动再循环阀

型号：ZDT

产品时间：2019/6/26 16:09:45

简要描述：

ZDT自动再循环阀是一种泵保护装置。为化工装置提供源源不断的动力，泵的最小连续流量保护关系到泵的安全稳定运转。实现泵的最小连续流量保护有几种不同的方法，而自动再循环作为其中的方法之一，因其独特的优势越来越得到大家的认可和广泛应用。

一、简介：
ZDT自动再循环阀是一种泵保护装置。为化工装置提供源源不断的动力，泵的最小连续流量保护关系到泵的安全稳定运转。实现泵的最小连续流量保护有几种不同的方法，而自动再循环作为其中的方法之一，因其独特的优势越来越得到大家的认可和广泛应用。使用自动再循环控制回流量，当泵的流量减小时，泵的出口压力升高，自动再循环的旁路开度增大，回流量增大，从而确保泵的流量始终大于最小连续流量。

二、产品特点：
1、结构简单、运行可靠稳定,只有少量运动部件.
2、容易安装、可垂直或水平的安装在泵的压力出口处.
3、旁路流量大,zui大至主流量60%,KV值可调整.
4、旁路zui大工作压差至4MPa（可以选择旁路止回功能）.
5、可适用水、油、甲醇等其他液体介质，工作温度从-196℃～+300℃。

三、工作原理：
自动再循环阀应需而生。对离心泵而言，需要有一段旁路以防止在低于规定的最小流量下运行而产生过载及过热汽化对泵造成损坏。在火电厂，给水泵的出水量是随锅炉负荷而变化的。在启动时或在负荷很低时，给水泵很可能在给水量很小或给水量为零的情况下运行，水在泵体内长期受叶轮的摩擦发热，而使水温升高，水温升高到一定程度后，会发生汽化，形成汽蚀。造成给水泵的损坏。为防止上述现象的发生，在给水泵出口至除氧器（或冷凝器）水箱之间安装再循环系统，在给水泵刚启动或在给水量小到一定程度时，可打开再循环系统。将一部分水返回除氧器水箱，以保证有一定的水量（一般约为额定流量的30%）通过水泵，而不致使泵内水温升高而汽化。而当给水量处于正常条件下时，关闭再循环系统。以往的控制方式是由复杂的控制系统组成泵的保护及控制系统。再循环系统由最小流量阀、止回阀、流量测量系统组成。系统中流量测量系统确定何时开启或关闭再循环系统。

四、零部件材料：

序号	名称	材质（常用）		序号	名称	材质（常用）
1	阀体	WCB	CF8	11	O型圈	EPDM	EPDM
2	再循环阀瓣	2Cr13	304	12	双头螺柱	45	0Cr18Ni9
3	再循环阀座	2Cr13	304	13	六角螺母	35	0Cr18Ni9
4	螺纹压套	2Cr13	304	14	阀盖	WCB	CF8
5	O型圈	EPDM	EPDM	15	导向块	2Cr13	304
6	主阀瓣	2Cr13+STL	304+STL	16*	衬套	2Cr13	304
7	O型圈	EPDM	EPDM	17*	多孔套	2Cr13	304
8	垫	2Cr13	304	18*	端环	2Cr13	304
9	六角螺母	304	304	19*	弹簧2	60Si2Mn	1Cr18Ni9Ti
10	弹簧	60Si2Mn	1Cr18Ni9Ti	20*	压紧螺母	2Cr13	304

五、性能参数：

阀规格mm	25	32	40	50	65	80	100	125	150	200	250	300
zui大主流量m3/h	12	28	30	50	100	114	200	400	455	750	1250	1650
旁路尺寸mm	15	20	20	25	40	40	50	80	80	100	100	150
zui大旁路流量系数Cv	2.3	4.6	4.6	6.9	18.5	18.5	34.7	69.3	69.3	116	116	170
注:阀门的主路进出口尺寸取决于泵的出口尺寸.

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
