一、简介：

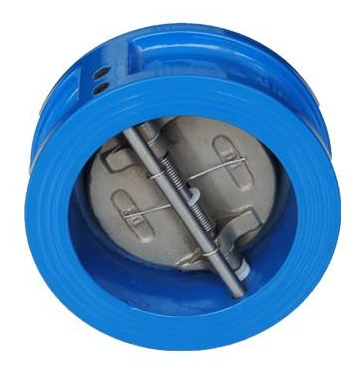

H76X对夹式蝶型止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。对夹式蝶型止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
二、产品特点：
1、体积小，重量轻，结构紧凑、维修方便。
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭。
3、因速闭作用，可防止介质倒流。
4、阀体结构长度尺寸小，刚性好。
5、安全方便，可用于水平垂直两个方向安装。
三、技术参数：
|
型号 |
公称压力PN（MPa） |
强度试验 压力（MPa） |
密封试验 压力（MPa） |
适用 温度 |
适用 介质 |
|
H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水、污水、海水 |
|
H76X-16 |
1.6 |
2.4 |
1.76 |
四、零部件材料：
|
零件名称 |
阀体 |
阀瓣 |
阀杆 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁晴橡胶 |
五、外形尺寸：
|
公称通径 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
|
1.0MPa |
1.6MPa |
|||
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
