一、简介：

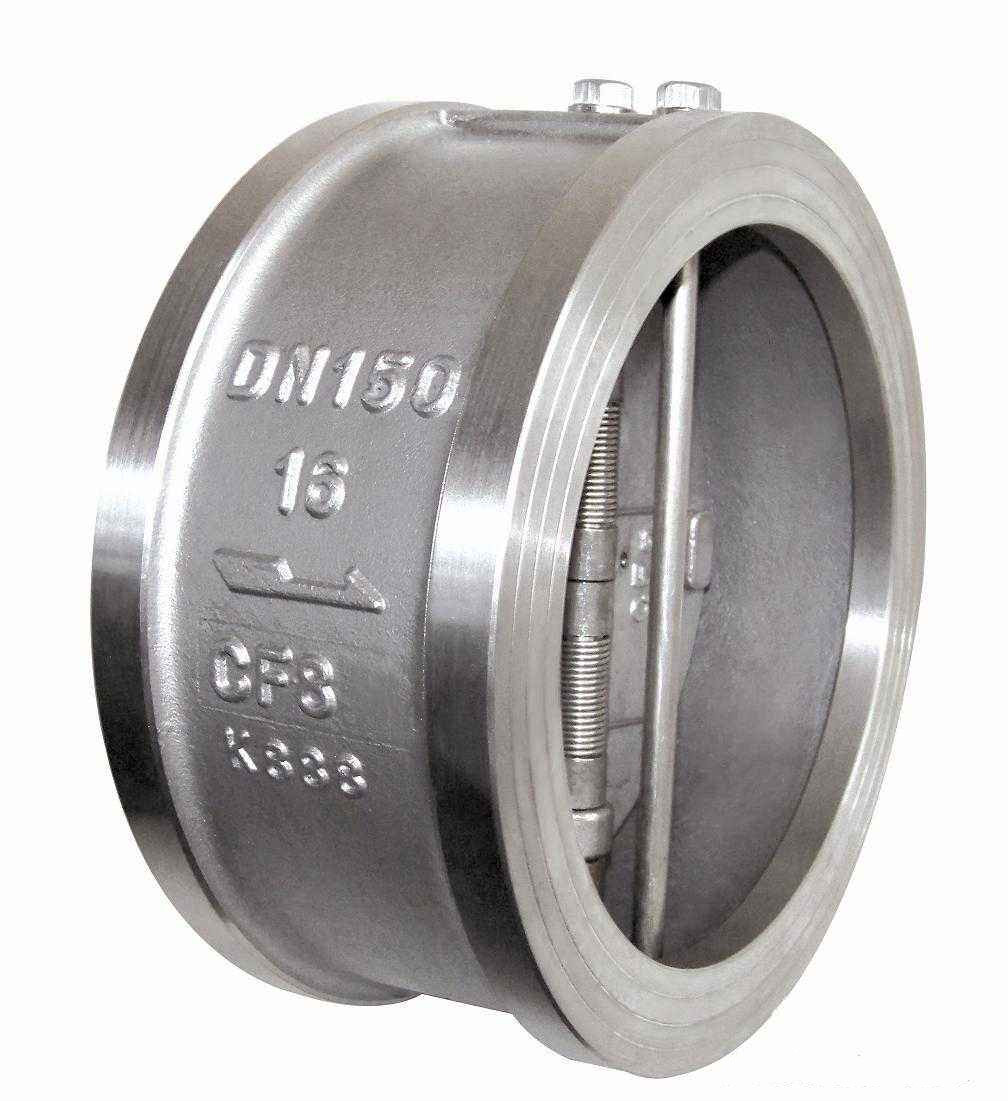

H71H不锈钢对夹式止回阀根据材质的不同，可以适用于各种介质的管路上。 止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生发作用。止回阀的工作特点是载荷变化大，启闭频率小，一投入关闭或开启状态，适用周期便很长，且不要求运动部件运动。但一旦又“切换”要求，则必须动之灵活，这一要求较常见的机械运动更为苛刻。由于止回阀在大多数实际使用中，定性地确定用于快速关闭，而在止回阀关闭的瞬间，介质是方向流动的，随着阀瓣的关闭，介质从最大倒流速度迅速降至零，而压力则迅速升高，即产生可能对管路系统有破坏作用的“水锤”现象。
二、特点特点：
1、体积小，重量轻，结构紧凑、维修方便。
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭。
3、因速闭作用，可防止介质倒流。
4、阀体结构长度尺寸小，刚性好。
5、安全方便，可用于水平垂直两个方向安装。
三、原理及用途：
不锈钢对夹式止回阀是压力管道中瞬变流动中的一种压力波，它是由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流体的不可压缩性、流体运动惯性与管道弹性的综合作用结果。为了防止管道中的水锤隐患，多年来，人们在止回阀的设计中，采用了一些新结构、新材料，在保证止回阀适用性能的同时，将水锤的冲击力减至最小方面取得了可喜的进展。
四、零部件材料：
|
规格型号 |
阀体 |
阀瓣 |
弹簧 |
|
H71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
H71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
H71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
五、外形尺寸：
|
公称通径 |
阀门全开启时的流体阻力系数 |
常温下阀门全开启时的水讲E量系数 |
流体的流向 |
|||||
|
DN |
NPS |
Kvm3=／h |
CVU.S |
CVU.K |
↑ |
↓ |
→ |
|
|
开启压力近似值KPa |
||||||||
|
15 |
1/2 |
6.4 |
2.6 |
3.0 |
2.5 |
3 |
2 |
2.5 |
|
20 |
3/4 |
5.1 |
6.4 |
7.5 |
6.3 |
3 |
2 |
2.5 |
|
25 |
4 |
4.1 |
12.6 |
14.8 |
12.3 |
3 |
2 |
2.5 |
|
32 |
11/4 |
4.1 |
19.7 |
23.1 |
19.3 |
3 |
2 |
2.5 |
|
40 |
11/2 |
3.8 |
29.5 |
63.9 |
28.9 |
3 |
2 |
2.5 |
|
50 |
2 |
3.5 |
54.6 |
99.9 |
63.5 |
3 |
2 |
2.5 |
|
65 |
21/2 |
3.5 |
85.4 |
150 |
83.7 |
3 |
2 |
2.5 |
|
80 |
3 |
3.2 |
128 |
286 |
125 |
3 |
2 |
2.5 |
|
100 |
4 |
2.8 |
244 |
286 |
249 |
3 |
2 |
2.5 |
|
125 |
5 |
2.9 |
375 |
439 |
368 |
3 |
1 |
2.2 |
|
150 |
6 |
3.1 |
522 |
611 |
512 |
3 |
1 |
2.2 |
|
200 |
8 |
3.2 |
915 |
1070 |
897 |
3 |
1 |
2.2 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
