一、简介：

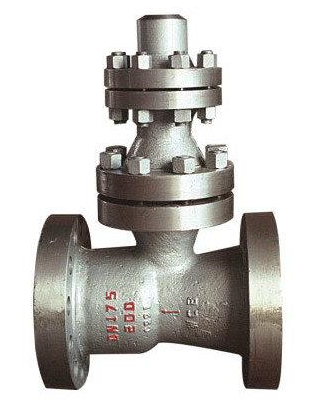

H48Y空排止回阀打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵最小的允许流量。当停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。空排止回阀主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作，维持系统的安全运行。
二、产品特点：
1、该阀配合再循环旁路阀工作，维持系统的安全运行。
2、主阀瓣上下移动，介质倒流时，借助介质压力及弹簧作用下关闭通道，此时旁路阀开启，当主阀瓣全开时，旁路 阀关闭。
3、阀瓣密封采用不锈钢堆焊而成，耐磨、抗擦伤性强，密封可靠。
4、阀门应垂直安装
三、产品安装：
安装在火电机组的高压给水泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵最小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当止回阀开启时，再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。
四、零部件材料：
|
零件名称 |
材料 |
|
阀体、定位轮、连接法兰、排气法兰、法兰盖 |
碳素铸钢 |
|
导向轴、拔叉、轴套、滑块、排放套、排气盘 |
不锈钢 |
|
螺栓、螺柱 |
铬钼钢 |
|
衬套 |
铸铝青铜 |
|
阀瓣、阀瓣体、阀瓣轴、连接叉、螺母 |
优质碳素钢 |
五、技术参数：
|
公称压力 PN(MPa) |
壳体试验压力 Ps(MFa) |
工作压力 P(MPa) |
适用介质 |
工作温度(℃） |
|
20.0 |
30.0 |
20.0 |
水 |
≤160 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
