一、简介:

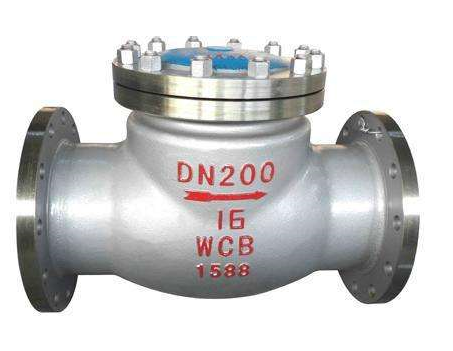

H44H旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。H44H旋启式止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。
二、产品特点:
1、阀瓣关闭快速,水锤压力小。
2、水平或垂直管道均可使用,安装方便。
3、流道通畅、流体阻力小。
4、动作灵敏、密封性能好。
5、阀瓣行程短、关阀冲击力小。
6、整体结构、简单紧凑、造型美观。
7、使用寿命长、可靠性高。
三、性能参数:
型号 |
H44H-16C~250 |
H44W-16P~250 |
|
工作压力(MPa) |
1.6~25 |
||
适用温度(℃) |
≤425 |
≤550 |
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
|
材料 |
阀体、阀盖、阀瓣 |
碳素钢 |
铬镍钛不锈钢 |
密封面 |
碳钢堆焊铁基合金 |
本体密封 |
四、外形尺寸:
公称通径 DN |
主要外形尺寸和连接尺寸 |
||||||
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I |
|||||||
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
100 |
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
105 |
40 |
200 |
145 |
100 |
85 |
16 |
4-18 |
115 |
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
135 |
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
142 |
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
165 |
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
180 |
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
210 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
233 |
200 |
500 |
335 |
295 |
265 |
26 |
12-23 |
304 |
250 |
550 |
405 |
355 |
320 |
30 |
12-25 |
348 |
300 |
650 |
460 |
410 |
375 |
30 |
12-25 |
390 |
350 |
750 |
520 |
470 |
435 |
34 |
16-25 |
430 |
400 |
850 |
580 |
525 |
485 |
36 |
16-30 |
468 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
