一、简介:

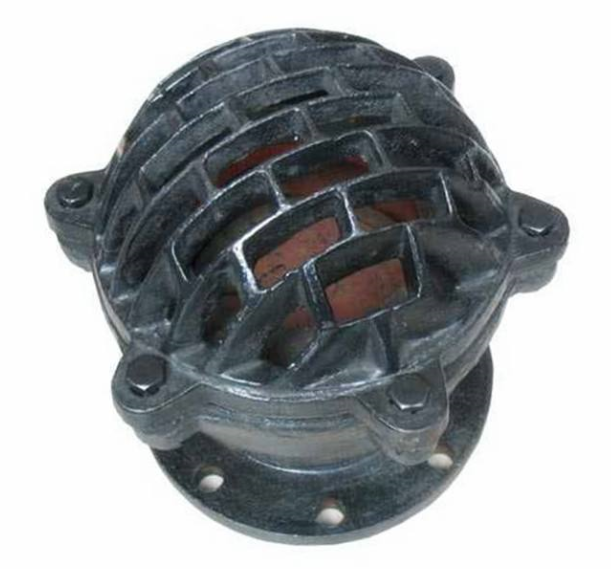

H42X铸铁底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,铸铁底阀主要应用在抽水的管路上水道和支承的作用,连接方式有法兰连接和螺纹连接。主要由阀体,阀芯,阀瓣,过滤网等组成,一般承受压力为6-25公斤。底阀虽然配有防堵塞筛网,但底阀一般是适用于清洁介质的,粘度和颗粒度过大的介质不易使用底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能。
二、产品安装:
1、在安装前先将阀芯中的木质支撑物去掉,否则不能使用
2、安装要求:安装在水泵吸水管的底部,安装时应保证其垂直状态。
3、启动:首次启动前向引水管中充满水之后迅即启动,造成吸水管内半真空状态,将水吸入垂直管,以完成泵水过程。
4、检修:一般情况下使用不必检修。当需要检修时,只需将底阀中口打开,更换阀芯橡胶垫即可,检修后仍按首次启泵方法启动。
三、性能规范:
适用介质:水、油、及非腐蚀性介质
适用温度:≤80 ℃
主要密封材料:灰铸铁、橡胶
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992
四、零部件材料:
零件名称 |
材料 |
阀体、阀盖、阀瓣 |
灰铸铁 |
密封圈 |
橡胶 |
垫片 |
石棉板 |
五、主要外形及连接尺寸:
型号 |
公称通径 |
尺寸 |
重量 |
|||||||
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|||
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
14.5 |
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |
