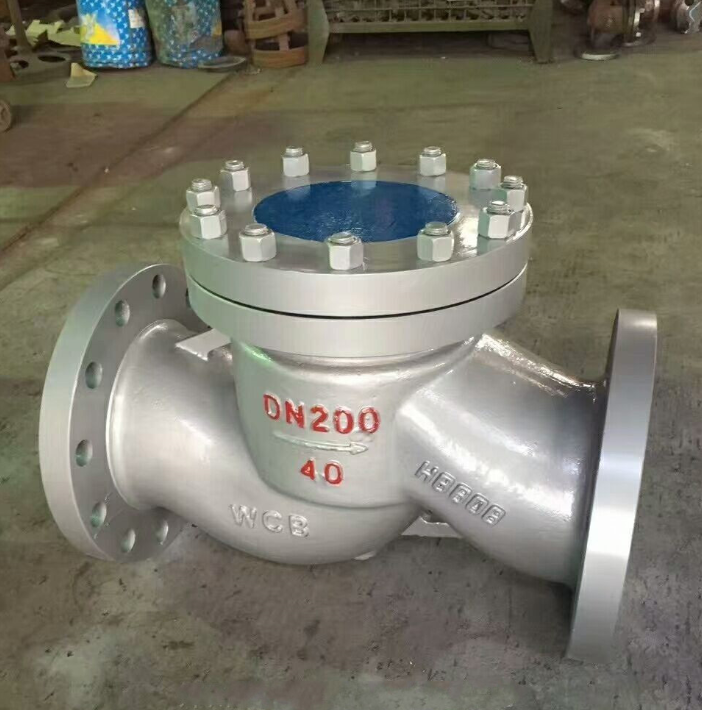

一、简介:
H41H升降式止回阀的阀体结构采用截止阀的阀体,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。升降式止回阀选用于公称压力PN1.6~160MPa/2.0-42.0MPa 工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。止回阀根据材质的不同,可以适用于各种介质的管路上。止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。
二、特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。阀门承压件采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
6、用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
三、制造标准:
设计与制造:API6D、GB/T12235
法兰尺寸:ASMEB16.5、JB/T79
压力温度:ASMEB16.34、GB/T9131
结构长度:ASMEB16.10、GB/T12221
检验与试验:GB/T13927、JB/T9092
四、零部件材料:
名称 |
材料 |
||||||||
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
阀瓣 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
垫片 |
PTFE |
石墨 |
|||||||
螺栓 |
不锈钢 |
35CrMoA |
|||||||
螺母 |
不锈钢 |
45、35CrMoA |
五、外形尺寸:
型号 |
公称通径 |
L |
D |
D1 |
D2 |
b |
Z-φd |
D6 |
H |
1.6 |
25 |
160 |
115 |
85 |
65 |
16 |
4-φ14 |
- |
80 |
32 |
180 |
135 |
100 |
78 |
16 |
4-φ18 |
- |
85 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-φ18 |
- |
95 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-φ18 |
- |
105 |
|
65 |
290 |
180 |
145 |
125 |
18 |
4-φ18 |
- |
120 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-φ18 |
- |
130 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-φ18 |
- |
140 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-φ18 |
- |
155 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-φ23 |
- |
180 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-φ23 |
- |
215 |
|
250 |
730 |
405 |
355 |
320 |
32 |
12-φ25 |
- |
260 |
|
300 |
850 |
460 |
410 |
375 |
34 |
12-φ25 |
- |
315 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
