一、简介:

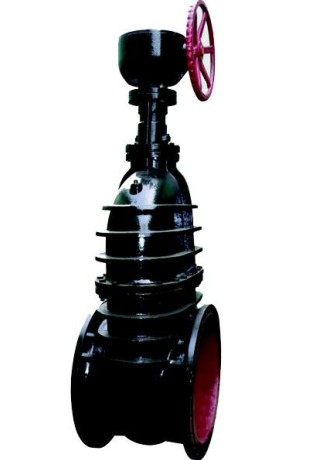

Z545T伞齿轮闸阀其基本原理为闸板(启闭件)的运动方向与流体流动方向相垂直,在外力的带动下,来实现全开和全关的目的(不能作调节和节流)。在不同流体管路中,是比较常见的管道附件和设备之一,在化工厂,电厂,自来水厂,污水处理厂,造纸厂,制药厂,建筑、环保等行业中,不同工况系统管线里都非常适用。流体阻力比较小,安全可靠;开启和关闭时所需的力矩较小;介质的流向不受限制,安装简易;密封面受介质的冲蚀比较小;使用寿命长;结构长度比较小,操作简便。
二、特点:
1、伞齿轮闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大,尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业,在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流动方向,因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直,与截止阀相比,闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过,均能达到接通或截断的目的,便于安装,适用于介质的流动方向可能改变的管路。
三、技术参数:
口径:DN15-DN1000
压力:1.0-42Mpa(150-2500LB)
阀体材质:碳钢、锻钢、不锈钢、铬钼钢、铬钼钒钢、铜、铁等
驱动方式:手动、齿轮、气动、电动等
连接方式:丝扣、法兰、焊接、对夹、卡箍等
设计标准:GB、HG、API、JIS、ANSI、DIN等
四、零部件材料:
型号 |
阀体、阀盖、闸板 |
密封圈 |
阀 杆 |
填 料 |
|||||||
Z45H-10 |
灰铸铁、铸 钢 |
不锈钢 |
碳钢、不锈钢 |
|
|||||||
Z45W-10 |
|||||||||||
Z45T-10 |
|||||||||||
Z45T-16 |
|||||||||||
Z45W-16 |
|||||||||||
Z45H-16C |
|||||||||||
Z45T-16C |
|||||||||||
Z45W-16C |
五、主要外形及连接尺寸:
口 径 |
Z45T-10 |
Z45-16 ( C ) |
||||||
L |
D |
H |
D 0 |
L |
D |
H |
D 0 |
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |
300 |
420 |
440 |
800 |
400 |
500 |
1145 |
560 |
400 |
350 |
450 |
500 |
950 |
400 |
550 |
- |
- |
400 |
400 |
480 |
565 |
1050 |
500 |
600 |
- |
- |
500 |
450 |
510 |
615 |
1175 |
500 |
650 |
- |
- |
500 |
500 |
540 |
670 |
1410 |
720 |
700 |
- |
- |
720 |
600 |
600 |
780 |
1550 |
720 |
750 |
- |
- |
720 |
700 |
660 |
895 |
1800 |
800 |
- |
- |
- |
800 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
