一、简介:

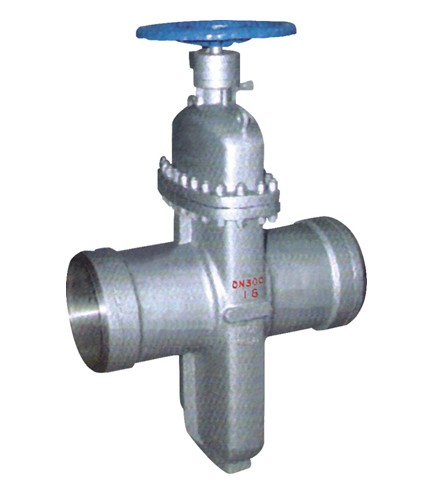

Z67HF埋地对焊平板闸阀是一种控制燃气输送的闸阀结构,目的在于提供一种能提高密封性,达到零泄漏的燃气闸阀,本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点,尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道。阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
二、特点:
1、阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
2、阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
3、阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
4、阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
5、采用封闭齿轮转动启闭指示机构,能长期清晰地反映阀门的启闭情况。
6、埋地对焊平板闸阀外表面采用环氧煤沥青防腐处理,能与管线同寿命。
三、使用、维护、保养及注意事项:
1、本系列阀门操作手轮上标有启闭旋向标志,明杆式上部配有启闭高度标尺,以供调节指示。
2、本阀门与管线焊接时,应将阀门开启,适当用潮湿物保护颈部,尽量减少高温热传导,以防损坏密封内件。
3、关闭阀门时严禁使用加力杆,闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
4、阀门在使用过程中,如因易损件而发生泄漏,应及时更换。
5、阀门在检修过程中,应将内腔清洗干净,组装时应将各传动部位加润滑脂。
6、阀门储存停用期间,应将闸板处于关闭位置,长期存放应置于通风干燥处,定期检查保养。
四、性能范围:
压力等级 |
常温试验压力(MPa) |
适用温度 |
适用介质 |
|||||
壳体试验 |
左密封 |
右密封 |
低压气密封 |
普通型 |
抗硫型 |
|||
公称压力 (MPa)(PN) |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~121℃或按用户要求 |
石油、天然气、水等非腐蚀性介质 |
含H2S、Co2 的石油、天然气、水等腐蚀性介质 |
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||
磅级(Lb)(Class) |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||
300 |
7.5 |
5.5 |
5.5 |
0.6 |
五、零部件材料:
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
“Z”型 |
WCB、铬钼钢 |
合金钢 |
不锈钢 |
合金钢 |
铝青铜 |
聚四氟乙烯、氟橡胶 |
“KZ”型 |
抗硫不锈钢 |
