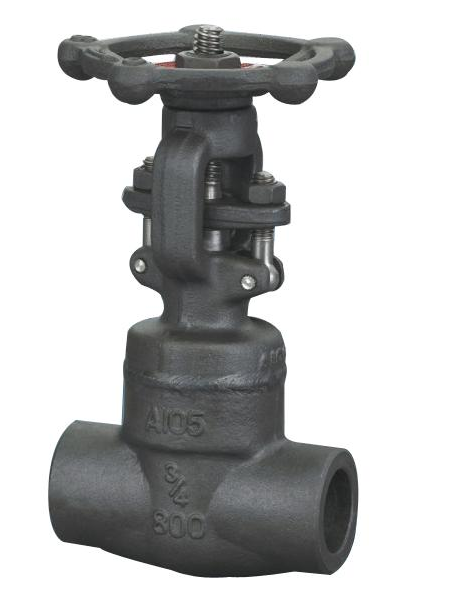

一、简介:
Z61H锻钢焊接闸阀有三种阀盖设计形式。*种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
二、特点:
1、锻钢焊接闸阀流体阻力小,其阻力系数与同长度的管段相等。
2、锻钢闸阀的产品结构简单、体积小、重量轻。
3、紧密可靠,目前闸阀的密封性好,在真空系统中也已广泛使用。
4、维修方便,闸阀结构简单,拆卸更换都比较方便。
三、注意事项:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
4、带传动机构的闸阀,按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。
四、零部件材料:
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
6 |
阀盖 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
8 |
销钉 |
A276420 |
A276 304 |
||
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺母 |
A276420 |
|||
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
铭牌 |
SS |
|||
16 |
手轮 |
A197 |
|||
17 |
垫片 |
A473431 |
|
||
18 |
填料 |
柔性石墨 |
PTFE |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
