一、简介:

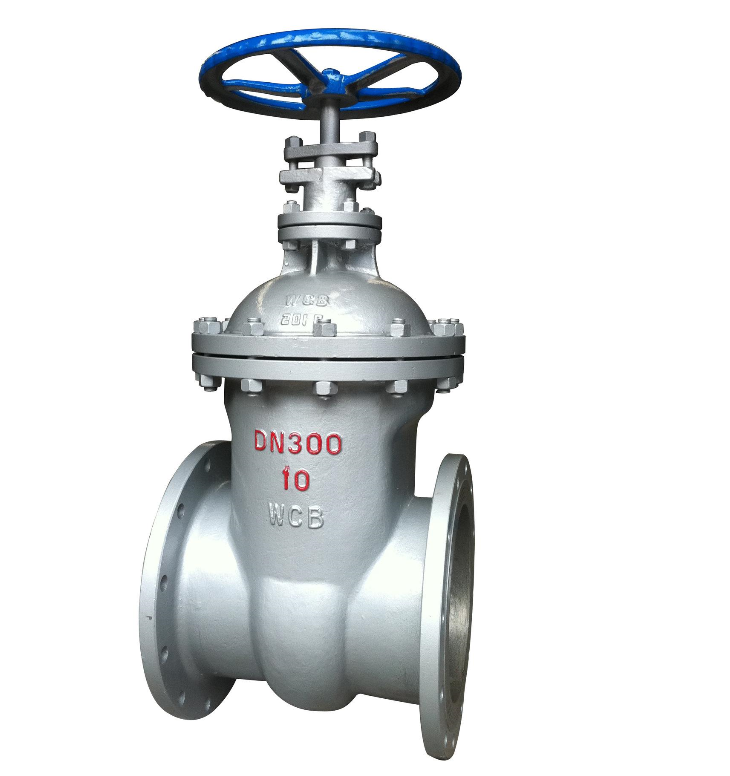

Z45H暗杆铸钢闸阀结构紧凑、设计合理、铸钢闸阀刚性好,通道流畅、流阻系数小;密封面采用不锈钢和硬质合金,使用寿命长;铸钢闸阀采用柔性石墨填料、密封可靠、操作轻便灵活。暗杆铸钢闸阀驱动方式分手动、电动、气动、齿轮传动;结构型:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。铸钢闸阀广泛适用于石油化工,冶金,水处理,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、特点:
1、结构紧凑.设计合理,阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料.密封可靠.操作轻便灵活。
4、驱动形式:分手动,电动,齿轮传动。
5、结构形式:弹性楔式单闸板,刚性楔式单闸板和双闸板型式。
6、广泛用于石油化工,火力发电厂等油品,水蒸汽管路上作接通或截断管路中介质的启闭装置。
三、安装:
1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
2、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
四、技术参数:
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
密封 |
强度 |
||||
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
Z45W-10 |
|||||
Z45T-10 |
五、外形尺寸:
口 径 |
Z45H-10C |
Z45H-16(C) |
|||||||||
DN(mm) |
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|||
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|||
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|||
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|||
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|||
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|||
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|||
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|||
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|||
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |
|||
300 |
420 |
440 |
800 |
400 |
500 |
1145 |
560 |
400 |
|||
350 |
450 |
500 |
950 |
400 |
550 |
- |
- |
400 |
|||
400 |
480 |
565 |
1050 |
500 |
600 |
- |
- |
500 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
