一、简介：

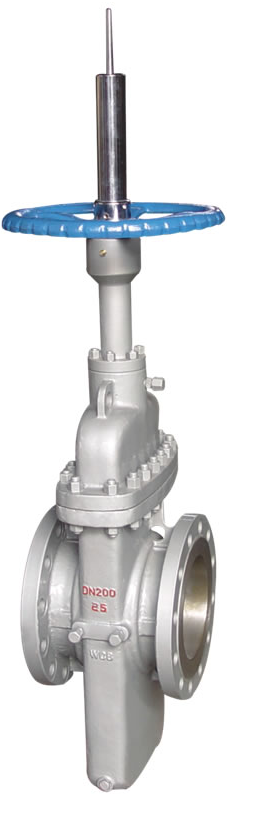

    Z43F有导流孔平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石、油、气、长输管线等领域。工作温度-29℃~129℃。阀门的设计与制造符合JB/T298-91<管线用钢制平板闸阀>规定。本阀门两端尺寸,按 JB79-59 标准加工。有导流孔平板闸阀材料参照MR0175-90<油田设备用抗硫应力裂纹的金属材料>的规定。

二、特点：
1、阀体有铸造和焊接两种结构。
2、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
3、阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
4、金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
5、带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
6、阀门的全开的，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
7、本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能**可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊。
8、全封闭结构，防护性能好，可适应全天候要求。
9、阀门设有指示杆或观察窗以表示阀门的启闭情。

三、制造标准：
设计标准:GB/T19672,API 6D
结构长度:GB/T 19672,API 6D
连接法兰:GB/T 9113,ASME B16.5
试验与检验JB/T 9092,AIP 598

四、技术参数：
1、公称压力：PN10.0～42.0MPa,150LB～2500LB
2、公称通径：DN50～1000mm
3、适用温度：-29～121℃
4、连接方式：法兰、焊接
5、阀体材料：WCB,LCB,CF8,CF8M
6、适用介质：石油、天然气、成油品、水等

五、主要外形及连接尺寸：

 百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
